Ramiona w wieku emerytalnym - epizod 2 EMI E.P.U. 100
Wstęp
Jak głosi legenda ramię EPU100 to wysoce precyzyjny produkt w całości skonstruowany w laboratoriach EMI i produkowany przez fabrykę EMI Hayes.
Ramię jest przeznaczone do współpracy w wkładką EMI.
Ponieważ wkładka i ramię zostało zaprojektowane w tym samym laboratorium, to doskonale ze sobą współpracują.
Każdy egzemplarz ramienia poddawano drobiazgowej kontroli technicznej w celu potwierdzenia zgodności z deklarowanymi parametrami technicznymi.
Cechy charakterystyczne
Ramię EMI jest, podobnie jak opisane w poprzednim odcinku ramię LEAK, ramieniem unipivot.

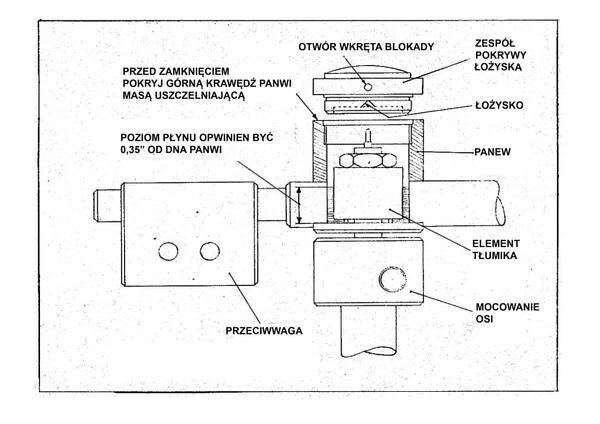

Tym razem jednak jest to rozwiązanie klasyczne. co doskonale ilustruje rysunek z instrukcji.
Jak widać sercem zawieszenia ramienia jest układ igła-panew, zaś niepożądanym ruchom ramienia "na boki" na zapobiegać tłumik w postaci "wanienki" z silikonem w której zanurzony jest element związany z rurką ( ruchomą częścią) ramienia.
Oczywiście jak wszystkie wiekowe ramiona to także ma swoją wkładkę która pasuje tylko do tego ramienia. Decyduje o tym między innymi rozstaw styków. Tym razem jest ich trzy.
Zdjęcia autora i ebay
Dane Techniczne
Jak widać było to ramię o "studyjnych" aspiracjach, na co wskazuje czynna długość 12 cali. Zwykle w ramionach "dwunastocalowych" nie jest to dokładnie 12 cali czyli 304,8 mm.... a tym razem jest :)
Długość czynna - Overall length: 30.48cm
Wysokość mocowania (regulowana ): 6.35 to 12.7cm
Szerokość: 10.16cm
Odległość mocowania - Pivot to stylus: 22.86cm
Igła: Diamentowa
Promień ostrza igły: 0.0005 to 0.0006"
Masa igły: około 1mg
Optymalna siła nacisku: 2.5g
Pasmo przenoszenia: 30 - 20,000Hz
Galeria zdjęć

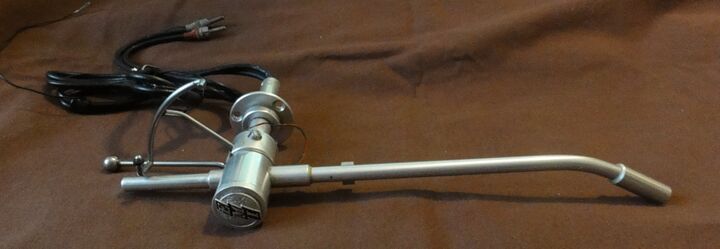

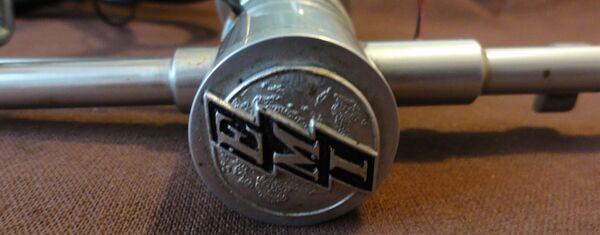

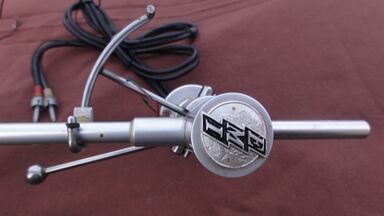

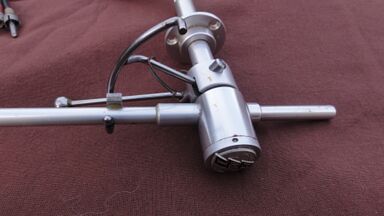

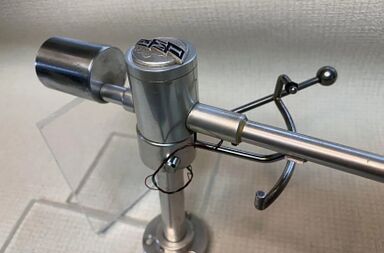

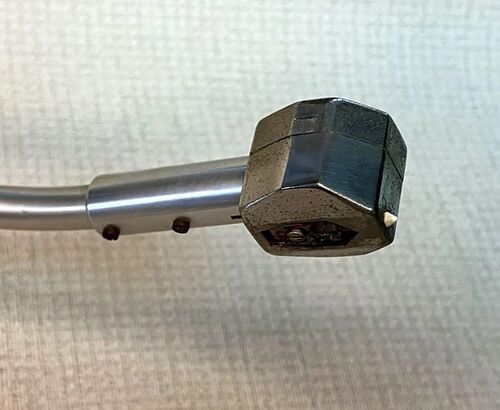

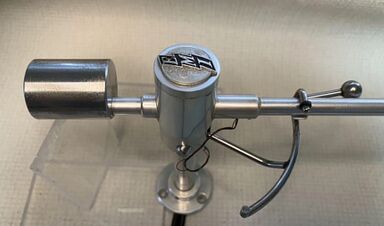

Zestaw 1
źródło: zdjęcia autora

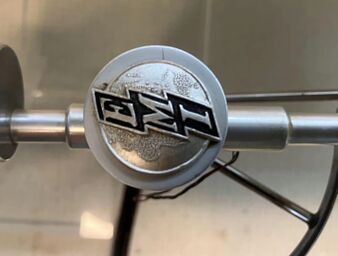

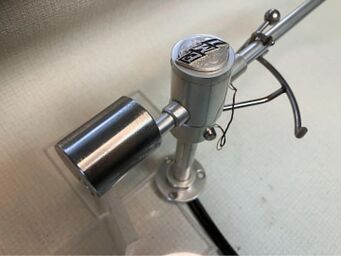

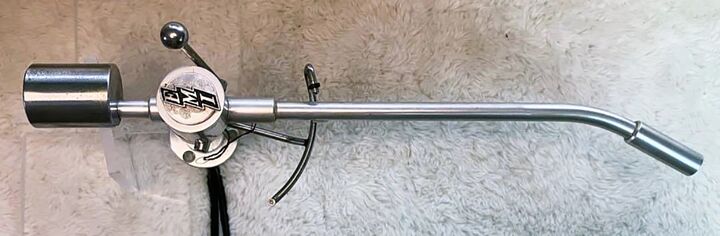

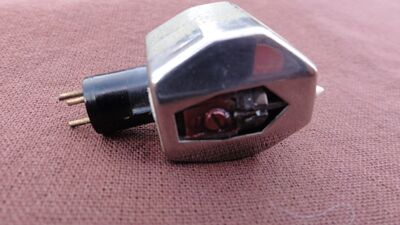

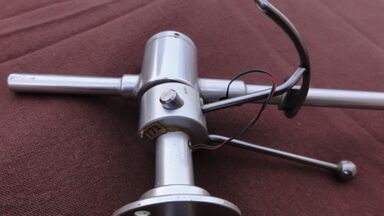

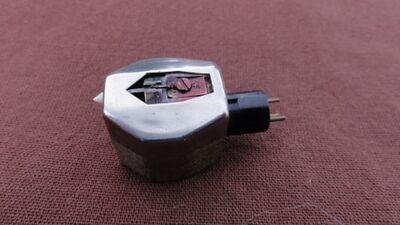

Zestaw 2
źródło:ebay
INSTRUKCJA DO RAMIENIA EMI EPU_100
Zakończenie
W grupie ramion (przynajmniej) dorównujących mi wiekiem to musiało być ramię "state of art" lat 50 tych.
Ramię jest wykonane ze stopów aluminium i zawiera elementy spawane co jak na owe lata było nowatorską technologią spawania.
Kto pamięta czasy spawania aluminium w latach 60-70 ubiegłego wieku wie, że była to technologia w Polsce egzotyczna.
Ramię jest na tyle sprawne że czeka je niebawem zamocowanie do gramofonu. Do ramienia trzeba wykonać mocowanie, bo zwykle do ramion 12 calowych nie mamy w pogotowiu gotowca :)
Co dalej ? Ano zobaczymy...
Więcej szczegółów w miarę postępu prac :)
Tekst: Maciej Tułodziecki
