Co z tym ramieniem ? ćwiczenia praktyczne

Wstęp

Z poprzedniej części tego opracowania wynika jakie są kryteria wyboru ramienia i jakie ewentualnie trzeba podjąć działania, aby przystosować je do zastosowania jako ramienia "uniwersalnego" lub "wolnostojącego" w projektowanym gramofonie własnej konstrukcji (DIY). Jeszcze raz wymieńmy elementy na jakie musimy zwrócić uwagę.

• Przegub
• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)
• Regulacja położenia wkładki w pionie - VTA
• Regulacja nacisku
• Regulacja siły anty poślizgowej (antyskatingu)
• Podnoszenie ramienia (winda)
• Mocowanie wkładki
• Podłączenie elektryczne ramienia
• Podstawka spoczynkowa
• Dostępność opisu technicznego

Jeśli podczas analizy okaże się coś, co będzie podnosiło znacznie poziom trudności zastosowania ramienia, to obciążymy je PUNKTAMI KARNYMI :)

Jeśli dokładnie przyjrzymy się napotkanemu gdzieś na aukcji ramieniu to, wedle powyższych kryteriów określimy jego przydatność do celów DIY, ewentualnie także zakres przeróbek i uzupełnień jakich trzeba będzie dokonać.

Dla kontynuacji tematu pozyskania ramienia do gramofonu w rozsądnej cenie przeprowadzimy proste ćwiczenie. Wybierzemy kilka ramion dostępnych w ofercie aukcyjnej i poddamy je ocenie wedle powyższych kryteriów. Celowo nie będziemy szukali ramion na polskich portalach, aby nie wchodzić w kwestie reklamy bądź antyreklamy konkretnej oferty. Celowo nie będziemy też ekscytować się cenami pozostając przy mglistym kryterium rozsądnej ceny. Kolejność prezentowanych przypadków pozostaje czysto losowa. Pozostaje także mieć nadzieję, że skoro przykłady zostały wylosowane już jakiś czas temu, to kiedy ukaże się ten tekst będą już nieaktualne. Celem bowiem jest pokazanie metody, a nie wybieranie konkretnych ramion, to bowiem każdy robi już na swój rachunek i swoją odpowiedzialność :)

Przejdźmy zatem do przykładów (case studies)

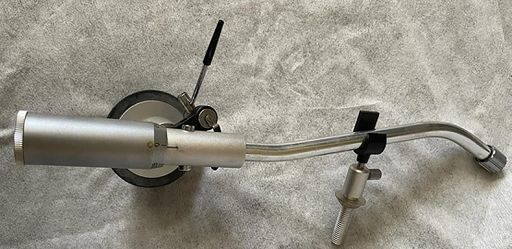

Przykład nr 1 - Denon 305

Ocena

• Przegub

Zdecydowanie na plus w razie czego da się wyregulować

• Regulacja położenia wkładki w poziomie.

Na plus brak stolika, ale jest w standardzie SME pozwoli więc na regulację długości czynnej ramienia.

• Regulacja położenia wkładki w pionie - VTA -

Na plus wzorowo ramie w tulejce łatwo dostępna regulacja

• Regulacja nacisku

Zdecydowanie na plus to ramię może mieć podwójna regulację dla ciężkich i lekkich wkładek

• Regulacja siły anty poślizgowej (antyskatingu)

To ramię jest cywilna wersją studyjnego ramienia 304 o mniejszej długości czynnej. a bywa tak że w studyjnych ramionach 12 calowych antiskatingu po prostu nie ma i tak jest z tym ramieniem

MINUS

• Podnoszenie ramienia (winda)

Zdecydowanie na plus, bardzo przyzwoita z wyglądu, oby była sprawna

• Mocowanie wkładki

Na plus możemy założyć stolik standardu SME

• Podłączenie elektryczne ramienia

Na plus jest nawet przewód

• Podstawka spoczynkowa

Na plus jest oddzielna więc dla konstrukcji ramienia "w powietrzu będzie wymagała dorobienia wspornika plus jest za to, że jest.

• Dostępność opisu technicznego

Na plus daje się znaleźć choć niekoniecznie w postaci dokumentacji producenta

• Punkty karne - brak

WNIOSKI

W ilości plusów 9/10 jednak jedyny minus może dla niektórych użytkowników nie do zaakceptowania. Oczywiście dorobienie skatingu "z ciężarkiem nie będzie jakoś szczególnie trudne"

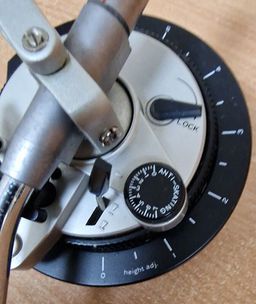

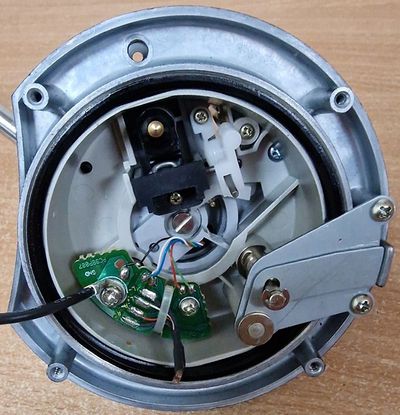

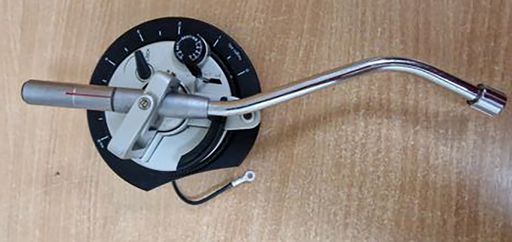

Przykład nr 2 - Gemini PT-2000 MK3

OCENA

• Przegub

Może nie najwyższego lotu, ale na pewno na plus.

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error).

Z powodu dużego rozmiaru i podstawy i mocowaniu "na płaszczyźnie" nie ma wielkiego pola manewru. Ramię raz zamocowane nie da się już ruszyć w sensie zmiany odległości mocowania od środka talerza. Jedynym elementem regulacyjnym pozostaje tradycyjne przesuwanie wkładki w stoliku Wolelibyśmy więcej swobody w regulacji - pół plusa

• Regulacja położenia wkładki w pionie - VTA

To ramię wyjątkowo jak na taka konstrukcję ma możliwość regulacji góra dół, co przy mocowaniu "na płaszczyźnie"jest wyjątkowe i na pewno na plus.

• Regulacja nacisku

Standardowo łatwa, ale trzeba zdobyć przeciwwagę, a z tym może być pewien problem. Kto korzysta z wagi mierzącej nacisk wkładki może się zanadto nie przejmować - pół plusa

• Regulacja siły anty poślizgowej (antyskatingu)

Jest na pokładzie - plus

• Podnoszenie ramienia (winda)

Jest na pokładzie - plus

• Mocowanie wkładki

Standardowy stolik typu SMS groszowa sprawa - plus

• Podłączenie elektryczne ramienia

Jeśli przewody są sprawne pozostaje dolutować przewody i zainstalować gniazda gniazda pół plusa

• Podstawka spoczynkowa

Nie ma na pokładzie, ale wygląda na to że łatwo da się coś dobrać jest otwór mocujący pół plusa

• Dostępność opisu technicznego

Jest do znalezienia tylko instrukcja użytkownika, ale solidna pozwalająca na pełne "ogarnięcie" geometrii ramienia i jego regulacji niespodziewany PLUS

• Punkty karne Brak

WNIOSKI:

Razem 8,5/10 Raczej godne do polecenia dla gramofonów, w których ramię montujemy na płaszczyźnie, jako ramię wolnostojące może być trudne z powodu dużego rozmiaru elementu mocującego.

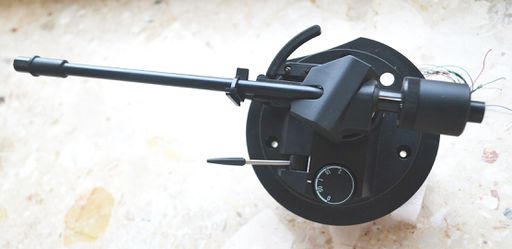

Przykład nr 3 - HarkSound HS 510 by C.E.C

OCENA

• Przegub

Dużo tworzywa potencjalna sztywność nie budzi wielkiego zaufania - pół plusa

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Ramię mocowane na płaszczyźnie więc raczej do zamocowania "raz na zawsze bez możliwości korekty odległości zamocowania. Jedyna regulacja pozostanie długość czynna regulowana [położeniem wkładki w stoliku. - pół plusa

• Regulacja położenia wkładki w pionie - VTA

Brak regulacji dorobienie czegokolwiek umożliwiającego regulacje będzie trudne lepiej poszukać lepszego dawcy niż sie w to pakować :)MINUS

• Regulacja nacisku

Jest na pokładzie - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Jest na pokładzie - plus

• Podnoszenie ramienia (winda)

Jest mechanizm podnoszenia i opuszczana ramienia, ale brak tłumika opuszczania, który był elementem GRAMOFONU i w nim pozostał - pół plusa

• Mocowanie wkładki

Brak stolika może sprawić spory kłopot bo proste ramiona różnią się mocowaniem stolików MINUS

• Podłączenie elektryczne ramienia

Jeśli przewody są sprawne pozostaje dolutować przewody i zainstalować gniazda gniazda pół plusa

• Podstawka spoczynkowa

Jest na pokładzie - plus

• Dostępność opisu technicznego

Z tym może być problem. Geometria mocowania, wobec braku opisu, może wymagać licznych eksperymentów zdecydowany MINUS

• Punkty karne

WNIOSKI: Wynik 5/10 Ja odpuszczam to ramię, no może za darmo, z przeznaczeniem do głębokiego archiwum i wykorzystania jak m ówia wielbiciele SF "In remote future"...

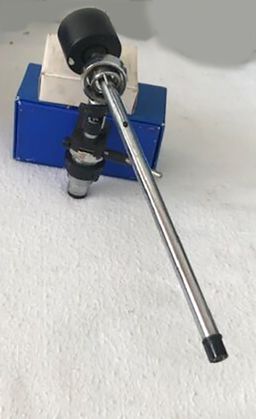

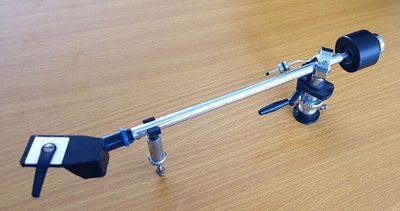

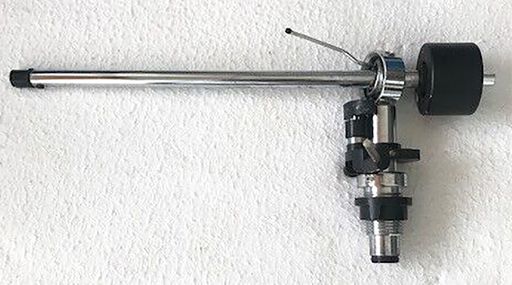

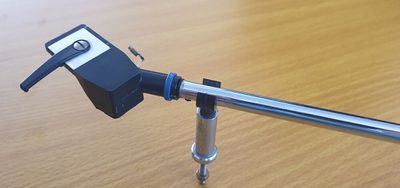

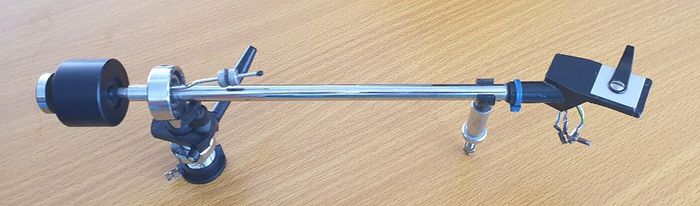

Przykład nr 4 - Leak Truspeed Turntable Tonearm

To mocno klasyczne ramię o bardzo sprytnej konstrukcji, które było montowane w licznych gramofonach także takich uznanych za "superklasyki" np Thorens 124, ale także w gramofonach uznawanych za co najwyżej średnie Oprócz podanej przykładowej nazwy można je znaleźć także jako:

• Sugden SAU-2

• Connoisseur SAU 2

OCENA

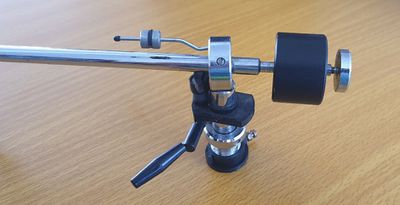

• Przegub

Konstrukcja przegubu jest dość niezwykła. zamiast tradycyjnej osi obrotu w pionie i w poziomie zastosowano dwie osie ustawione pod kątem 45stopni w stosunku do osi kolumny ramienia. Z punktu widzenia mechaniki nie ma to w sumie żadnego znaczenia, a ułatwia poprowadzenie przewodów sygnałowych, bowiem nie ma konieczności prowadzenia ich przez dolne łożysko znajdujące się w osi kolumny lub wyprowadzania bezpośrednio z rurki ramienia. Samo łożyskowanie wykorzystuje pojedyncze kulki. Prosto z skutecznie. Mnie się podoba. Na pewno plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Jest klasyczna regulacja przez przesuwanie wkładki w stoliku czyli zmianę długości czynnej ramienia - plus

• Regulacja położenia wkładki w pionie - VTA

Klasyczny montaż w tulejce regulacja bezproblemowa - plus

• Regulacja nacisku

Klasyczna przeciwwaga bez podziałki może występować dodatkowy ciężarek potrzebny przy cięższych wkładkach - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Regulacja ciężarkiem który z powodu innej kinematyki przegubu wykorzystuje jego oryginalna koncepcję - zdecydowanie plus

• Podnoszenie ramienia (winda)

W zależności od wersji może być połączona z dźwignia w gramofonie lub być typowa "wolnostojąca" na "ósemce" Może być w pełni rozbieralna łatwa w serwisie - plus

• Mocowanie wkładki

Mocowanie wkładki jest standardowe, ale już stolika nie. W przypadku zakupu ramienia bez stolika mogą być z nim problemy z powodu nietypowych styków niezgodnych z żadnym standardem - pół plusa

• Podłączenie elektryczne ramienia

w zależności od wersji skąd pobrano ramię można spodziewać się raczej "gołych" przewodów i konieczności dorobienia gniazda / przewodu - pół plusa

• Podstawka spoczynkowa

Może występować lub trzeba ją dobrać co przy typowej średnicy rurki ramienia nie stanowi ani problemu ani znacznego kosztu - plus

• Dostępność opisu technicznego

ramię dobrze znane opisy dość łatwo dostępne - plus

• Punkty karne

Brak

Deficytowy head shell może różnić się wyglądem jest co najmniej kilka wersji Obrazki pokazują nietypowe styki.

WNIOSKI:

Dobry wynik 9/10 co nie dziwi ponieważ ramię jest w pewnym sensie uniwersalne. Proste i zwykle dość tanie. Do kupienia luzem lub pobrania z "dawcy"

Alternatywna galeria

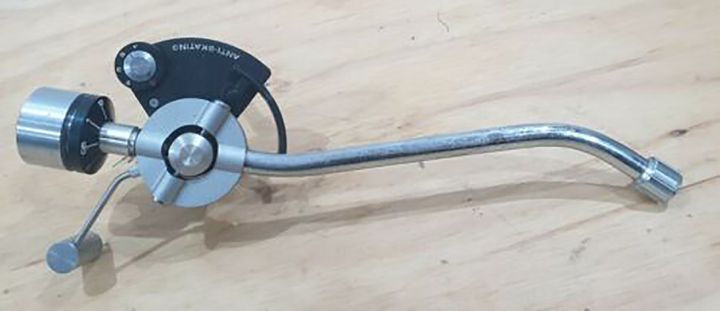

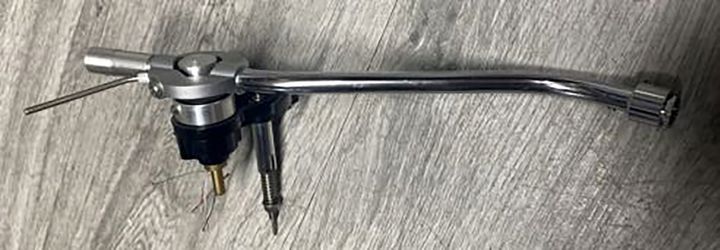

Przykład nr 5 - Pioneer PL-12D Tonarm komplett

To ramie znalazło się tu dość nieprzypadkowo. Otóż Pioneer 12 D był w Polsce najbardziej chyba rozpowszechnionym budżetowym gramofonem z napędem paskiem. Później były jeszcze jakieś jego "faceliftingi" bodajże o oznaczeniu 112 D. Gramofony te dziarsko znoszą próbę czasu, ale siła rzeczy troche jednak idzie "na części" Warto się więc i nad nim pochylić :)

Pioneer Pl-12D Tonarm inny egzemplarz

OCENA - DOTYCZY EGZENPLARZA NR 1

• Przegub

Klasyczny nie ma co się czepiać :)- plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Jest standardowo przystosowany do stolika w standardzie SME można więc regulować długość czynna ramienia przesuwając wkładkę w stoliku - plus

• Regulacja położenia wkładki w pionie - VTA

Jak widać z obrazków 2 i 3 ramie jest mocowane "do płaszczyzny" wiec aby było mocowane w tulejce umożliwiającej ruch w pinie trzeba dośpiewać kolumnę ramienia i pasująca do niej tulejkę. Nie jest to zadanie jakoś szczególnie trudne, ale wymaga narysowania tego elementu, zakupu materiału i znalezienia fachowca, który to wytoczy niestety - minus

• Regulacja nacisku

Standardowo be problemu - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Mechanizm regulacji jest "na pokładzie" i jak widać wykorzystuje do regulacji sprężynę. - plus

• Podnoszenie ramienia (winda)

Jak widać z obrazków jest mechanizm tłumienia opadania, ale dość niewygodny bo bardzo wysoki. samego mechanizmu opuszczania brak - stanowił część gramofonu i w nim pozostał. Są dwa wyjścia albo "dośpiewać" krzywkowy mechanizm podnoszenia i pozostawić tłumik , albo zrezygnować z tłumika i założyć standardową "windę" taka jak w Fonomasterze. słowo fonomaster pojawia się tu nie jako wyraz szczególnego uwielbienia tej windy, a jedynie dla jasności w końcu prawie wszyscy wiedzą jak to wygląda w Fonomasterze. W przypadku windy tego typu trzeba będzie wykonać "ósemkę" co dodatkowo stworzy możliwość zamocowania podstawki spoczynkowej. Znaczna część oryginalnej plastikowej podstawy ramienia trafi przy okazji do śmietnika. Zakup windy i wykonanie "ósemki" komplikuje sprawę zatem niekwestionowany - minus

• Mocowanie wkładki

Bezproblemowo standardowy stolik SME - plus

• Podłączenie elektryczne ramienia.

Trzeba dorobić standardowe gniazdo nie jest to trudne ale dokłada nieco pracy pół plusa/ pół minusa

• Podstawka spoczynkowa

Trzeba dorobić - minus

• Dostępność opisu technicznego

Nie stanowi większego problemu bo jak wspomniałem na początku, to nie jest egzotyczne ramię wyjęte z egzotycznego gramofonu - plus

• Punkty karne

Brak.

WNIOSKI: Ramię ma większość negatywnych cech związanych z mocowaniem "na płaszczyźnie". Stanowi niezbyt trudne wyzwanie techniczne. Ostateczny rezultat to 6,5/10. Może jednak warto je adoptować przy rozsądnej cenie, w końcu pochodzi z czasów gdzie ramiona były w większości metalowe.

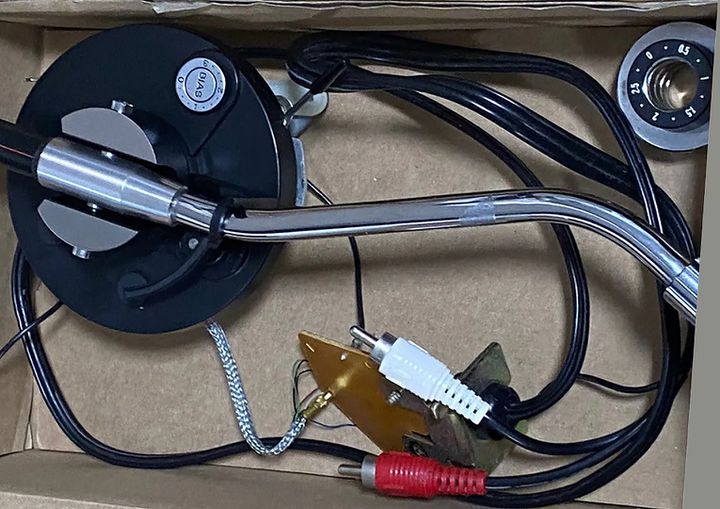

Przykład nr 6 - Sansui FR-D3 Tonarm

To ramie przypomina opisywane jako przykład nr 2 ramie Gemini i jest nawet bardziej firmowe...

OCENA

• Przegub

Klasyka klasyki - plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Stolik standardu SME oznacza typową regulacje przez przesuw wkladki w stoliku - plus

• Regulacja położenia wkładki w pionie - VTA

Niestety mocowanie na płaszczyźnie na na pierścieniu o dużej średnicy bardzo komplikuje dorobienie tej regulacji będzie kosztownie i niewygodnie - minus

• Regulacja nacisku

Standardowa przeciwwaga- regulacja bezproblemowa - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Regulacja sprężynką jest "na pokładzie" - plus

• Podnoszenie ramienia (winda)

Zwiastuje kłopoty - dźwignia leży poza obrysem pierścienia mocującego, wygląda na to że po usunięciu elementów automatyki powinna działać co najwyżej - pół plusa

• Mocowanie wkładki

Standard stolika SME - bezproblemowo - plus

• Podłączenie elektryczne ramienia

Jest nawet przewód - plus

• Podstawka spoczynkowa

Brak- trzeba dorobić dla ramienia "wolnostojącego" przy tak dużym pierścieniu podstawy zwiastuje kłopoty - minus

• Dostępność opisu technicznego

Opisy techniczne dla dawcy FR-D3 są dostępne i łatwe do zdobycia - plus

• Punkty karne

Trudne technicznie do przeróbki mocowanie na pierścieniu o dużej średnicy 1 pkt karny

WNIOSKI:

Ja osobiście bym sobie to ramię odpuścił i poszukał "łatwiejszego" mimo wyniku 6,5/10

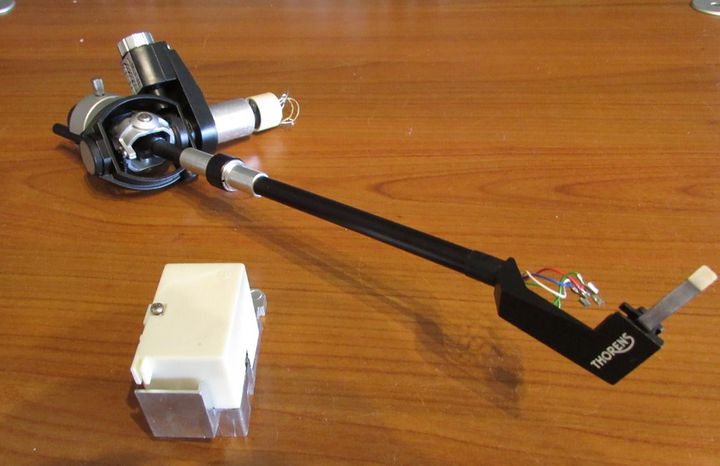

Przykład nr 7 - Thorens TP 16 MK3

Thorens Tonarm TP 16 MK3 pobrane z TD 126MK3

Ramię pobrane z topowego modelu Thorensa starej serii - wersja po faceliftingu z wymienna rurka ramienia także po faceliftingu.

OCENA

• Przegub

Klasyka w dobrym wydaniu - plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Regulacja w stoliku jak zwykle u Thorensa nieco przekombinowana, i jak zwykle z ukrytymi śrubkami, (kto dziś myśli o takiej elegancji) - plus

• Regulacja położenia wkładki w pionie - VTA

Nie stanowi problemu ramie ma kolumnę łatwą do przesuwania góra - dół w tulei mocującej którą trzeba dorobić - plus

• Regulacja nacisku

Standardowa przeciwwaga - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Regulacja zintegrowana z przegubem oddzielna podziałka dla igieł sferycznych i eliptycznych - plus

• Podnoszenie ramienia (winda)

Thorens robi fantastyczne windy pewne i niezawodne, ale... winda jest częścią gramofonu montowaną do chassis i uruchamiana linką praktycznie nie nadaje się "do przeszczepu". To oznacza konieczność dorobienia ósemki i założenia tradycyjnej windy uniwersalnej np od Fonomastera - minus

• Mocowanie wkładki

Łatwe- do stolika/rurki - plus

UWAGA- kupowanie takiego ramienia bez rurki/stolika może okazać się ryzykowne, bowiem rurki kupowane oddzielnie potrafią kosztować kilka stówek

• Podłączenie elektryczne ramienia

wyprowadzone przewody, trzeba dorobi gniazdo lub przewód - pół plusa

• Podstawka spoczynkowa

Brak trzeba "dośpiewać" trzeba o tym pamiętać przy projektowaniu ósemki - minus

• Dostępność opisu technicznego

Ramię dość popularne z dokumentacja nie będzie najmniejszego problemu - plus

• Punkty karne

Brak

WNIOSKI:

Wynik 7,5/10. Bardzo eleganckie ramię, ale wymagające dorobienia ósemki, co jest w jego przypadku jedyna niedogodnością. Przy rozsądnej cenie interesująca opcja

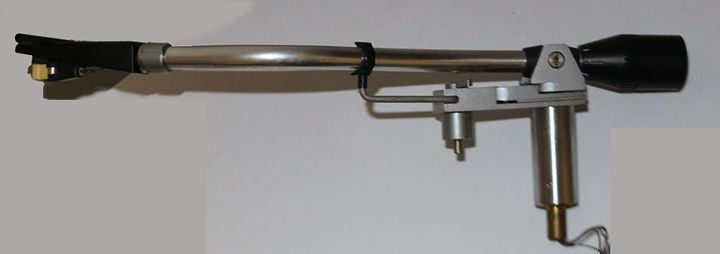

Przykład nr 8 - Ortofon AS 212

Ortofon AS 212 Tonarm mit Ortofon Tonkopf

Klasyczne ramię dobrej firmy mocowane standardowo w gramofonach Telefunken. Bardzo dużo jeśli nie wszystkie tego typu ramiona pochodzą z tych gramofonów.

OCENA

• Przegub

Klasyka klasyki - plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Standard stolika zgodny ze SME stoliki oddzielnie są stosunkowo łatwe do zdobycia. - plus

• Regulacja położenia wkładki w pionie - VTA

Bezproblemowa regulacja ramie ma kolumnę, w zależności od rozwiązania konstrukcyjnego trzeba dorobić tulejkę mocującą - plus

• Regulacja nacisku

Standardowa przeciwwaga - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Elegancki mechanizm zintegrowany z podstawa windy- plus

• Podnoszenie ramienia (winda)

Mechanizm połączony z automatyka dawcy(Telefunkena), ale w otwór w podstawie windy 1:1 można włożyć windę od Fonomastera (przypadek ?), gdyby w posiadanym egzemplarzu windy nie było. :) - plus

• Mocowanie wkładki

Standardowe zgodne ze SME - plus

• Podłączenie elektryczne ramienia

Wyprowadzone przewody trzeba dorobić gniazdo lub przewód - pół plusa

• Podstawka spoczynkowa

Jest na pokładzie - plus

• Dostępność opisu technicznego

Bezproblemowa - plus

• Punkty karne

Brak

WNIOSKI:

Najlepszy do tej pory wynik 9,5/10. Tak to ramię jest warte grzechu, ale mankamentem jest cena. Zdarzają się ramiona "okazyjne" z odłamaną osia przeciwwagi. W moim przekonaniu nie jest to wielki problem o ile ma się dostęp do sprawnego ramienia stanowiącego wzorzec do odbudowy. Ramię "rozwojowe", którego różnie stuningowane wersje osiągają naprawdę wysokie ceny.

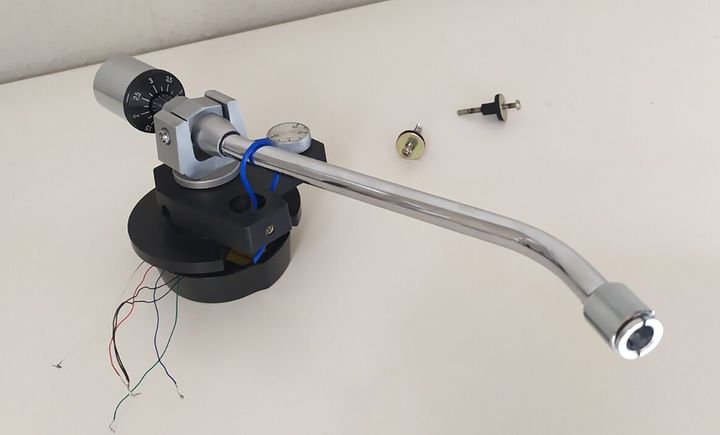

Przykład nr 9 - Tonarm Hitachi PS-38

Kolejna trzecia już wersja ramienia mocowanego na płaszczyźnie. Proszę zwrócić uwagę, że mimo tego, że stanowią one pewien nowy standard różnią się one niuansami, które mogą znacznie różnicować łatwość ich stosowania w konstrukcjach DIY. To ramię ma pierścień podstawy mniejszej średnicy co bardzo dobrze rokuje.

OCENA

• Przegub

"Klasyka nie ma się co czepiać" - plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Standardowy stolik SME regulacja połączeniem wkładki w stoliku - plus

• Regulacja położenia wkładki w pionie - VTA

Ten sam problem co zwykle ale można spróbować zrobić tuleje mocującą o nietypowo dużej średnicy. Powinno się udać. Ja bym spróbował - pół plusa

• Regulacja nacisku

Standardowa przeciwwaga typowa regulacja - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Regulacja sprężynowa jest na pokładzie - plus

• Podnoszenie ramienia (winda)

Windy brak ale powinno się łatwo wpasować coś standardowego w otwór w podstawie windy - pół plusa

• Mocowanie wkładki

Typowe do stolika typu SME - plus

• Podłączenie elektryczne ramienia

Trzeba dolutować przewód lub gniazdo - pół plusa

• Podstawka spoczynkowa

Trzeba dorobić co nie musi być najprostsze jeśli wykorzystujemy istniejąca podstawę windy- minus

• Dostępność opisu technicznego

Jest łatwa do znalezienia i dostępna - plus

• Punkty karne

Brak

WNIOSKI:

Ogólny wynik 7,5/10 - całkiem nieźle. Przy dobrej cenie osobiście podjąłbym wyzwanie.

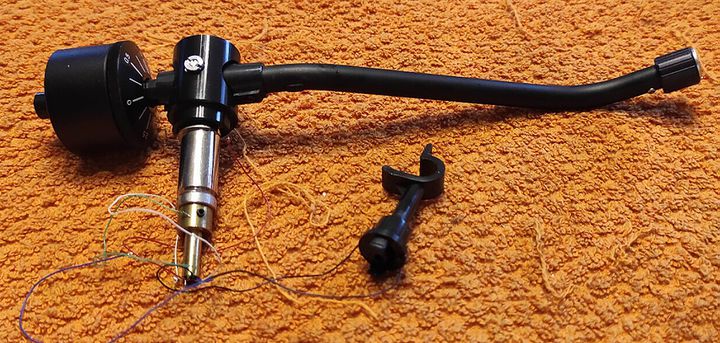

Przykład nr 10 - Wega PSS-200P Tonearm

Osobiście lubię wyroby Wega za pewien styl elegancji, stąd zwróciłem uwagę na to ramię. Niestety jest to typowy "golas" pobrany z dawcy gdzie spora część mechanizmów ramienia związana jest z chassis gramofonu. Czy zdarzają się przypadki gorsze ? Tak, to są te gdzie brak przeciwwagi. Ale ponieważ rozważania nasze maja charakter ćwiczeń teoretycznych to przyjrzyjmy się temu ramieniu.

OCENA

• Przegub

Jedna z wersji klasycznego rozwiązania -plus

• Regulacja położenia wkładki w poziomie (minimalizacja błędu śledzenia- tracking error)

Stolik standardu SME łatwa regulacja położenia wkładki w stoliku - plus

• Regulacja położenia wkładki w pionie - VTA

Ramię ma część walcową na która można nałożyć kolumnę o standardowej średnicy 16 lub 20 mm to da możliwość łatwej regulacji VTA przez wysuwanie z tulei, którą także trzeba dobrać lub dorobić - pół plusa

• Regulacja nacisku

Standardowa przeciwwaga - plus

• Regulacja siły anty poślizgowej (antyskatingu)

Zniknęła bez śladu trzeba dorobić - minus

• Podnoszenie ramienia (winda)

Zniknęła bez śladu trzeba dorobić - minus

• Mocowanie wkładki

Standard SME nie ma problemy - plus

• Podłączenie elektryczne ramienia

Trzeba dolutować przewód lub gniazdo - pół plusa

• Podstawka spoczynkowa

Jest w ofercie tyle że nie ma jej do czego zamocować, no ale skoro i ta będziemy dorabiać podstawę windy (ósemkę) to doceńmy fakt, że jest - pół plusa

• Dostępność opisu technicznego

Może być problem - minus

• Punkty karne

Brak.

WNIOSKI:

Słaby wynik 5,5/10. głownie dlatego, że to "golas". Sporym mankamentem jest brak dokumentacji. Osobiście bym to ramię odpuścił.

Podsumowanie-wnioski ogólne

Powyższe rozważania dają nam ogólne pojęcie co sprzyja adaptacji ramienia, a co czyni ją trudniejszą technicznie.

Ogólnie mówiąc, można wnioskować, że lepsze do naszych zastosowań są ramiona starsze, bowiem:

• w ich budowie było mniej elementów wykonywanych z tworzyw sztucznych, które nie są sprzyjające przeróbkom.
• więcej ramion było konstrukcyjnie przystosowanych do regulacji w pionie (góra dół) co sprzyja łatwej regulacji VTA.
• ramiona rzadziej były przystosowane do "automatyki" więc pionowa oś ramienia nie jest połączona z żadnymi cięgłami etc., położonymi pod płaszczyzną chassis gramofonu.
• brak automatyki sprzyja skonstruowaniu mechanizmu podnośnika czyli windy jako jednego zespołu łączącego w sobie i tłumik i mechanizm podnoszenia.

Ramiona nowsze, to od pewnego czasu duży pierścień mocowany od góry na płaszczyźnie chassis. Dużym plusem jest fakt, że zwykle to jeden gotowy zespół zawierający w sobie wszystkie mechanizmy ramienia. Minusem jest fakt że możliwość regulacji w pionie występuje rzadko, a ze względu na dużą średnice pierścienia montażowego (bazy podstawy) ramie staje się słabo ustawne, zwłaszcza jeśli wymarzymy sobie talerz większy niż 300 mmm.

Tak czy inaczej wyzwanie jest warte podjęcia nie tylko na znaczne ograniczenie kosztów, ale przy rozsądnym wyborze także ze względu na oszczędzenie sobie sporej ilości pracy związanej z dorabianiem części. Zwolennikom tezy o niedościgłości zachodnich konstrukcji przypominam że dorabiane elementy nie biorą na ogół udziału w procesie odczytu sygnału z płyt, a mają charakter pomocniczy np "ósemka", winda czy podstawka spoczynkowa.

Dorabianie elementów mających wpływ na dźwięk np skating czy przeciwwaga zweryfikuje bez pudła płyta testowa (która swoją drogą potrafi także zweryfikować konstrukcje fabryczne).

A to oznacza, że można z powodzeniem wyruszać na łowy, budować gramofony za rozsądne pieniądze, pamiętając, że gramofon z jednym ramieniem jak samochód na trzech kółkach :)

Powodzenia :)

Obrazki: ebay.com, ebay.de, ebay.co.uk

Tekst: inż. Maciej Tułodziecki

Powrót do "Strony głównej"

Powrót do "Wydania 2023"
