Historia tej maszyny jest długa, ale chyba warta prześledzenia.

Jej opis to serial dłuższy niż pewien amerykański przebój telewizyjny :)

Została kupiona na allegro około 2007r., w stanie nie działającym.

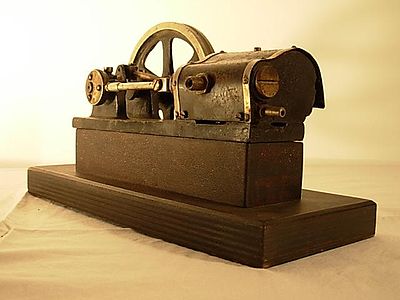

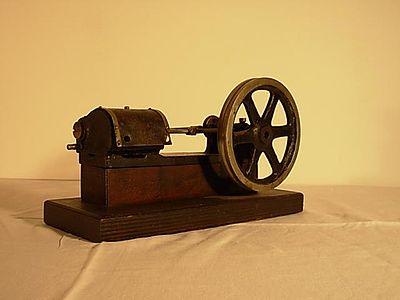

Wyglądało to mniej więcej tak:



Odstająca blacha osłony izolującej cylinder była oryginalnie mocowana dwoma zaworami służącymi do spuszczania wody z cylindra. Ich brak wykluczał działanie maszyny.

Jak widać również coś jest nie tak ze smarownicą cylindra, a jej brak to kolejna przyczyna dla której maszyna nie miała prawa działać.


82122351 3.jpg

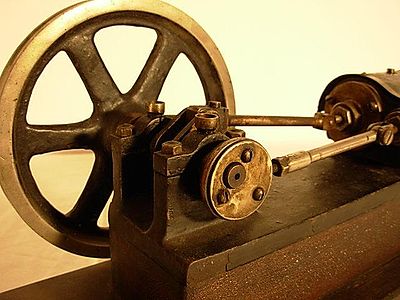

Dokładne obejrzenie tego zdjęcia ujawnia pęknięcie pokrywy łożyska w miejscu gdzie wkręcana jest smarownica.


82122351 4.jpg

Ogólne wrażenie było jednak zachęcające, a po dokładnym obejrzeniu zdecydowaliśmy się, że ze względu na dość prostą konstrukcję maszyna świetnie nadaję się do wykonania jej kopii.

Głównym powodem był fakt, że posiada ona tylko trzy elementy odlewane, co wydawało się upraszczać cały plan. W pierwszej fazie wykonaliśmy odlewy postumentu, cylindra i koła zamachowego z mosiądzu. Cała operacja była pozorne prosta. Okazało się bowiem, że elementy odlewane, albo zostały zaprojektowane wbrew regułom sztuki, albo musiały być wykonywane jako odlewy z rdzeniem, co rzecz jasna możliwe jest do powtórzenia, lecz zdecydowanie podnosi koszty. Tak czy inaczej udało się w końcu wykonać trzy komplety odlewów. Podkreślam, że niektóre z nich wykonywane były kilkukrotnie, ze względu na dyskwalifikujące je wady. Wina nie leży w żadnej mierze po stronie odlewni, bowiem do tej pory nie mieliśmy takich doświadczeń. Odlewy okazały się zatem co nieco pechowe.

Aby przełamać fatum wiszące nad odlewami postanowiliśmy wykorzystać jeszcze raz modele i odlać potrzebne elementy z żeliwa. Do odlewu postumentu zrobiliśmy model zgodnie z regułami sztuki "od zera", aby ułatwić pracę formierzowi.



Tym razem wszystko poszło dobrze i odlewy od pierwszego podejścia uzyskały akceptowalną jakość.

Na tym etapie prac pojawił się pierwsze wnioski:

1. Lepiej zrobić nowy model niż męczyć się z adaptacją wzorca.

2. W konfrontacji żeliwo czy mosiądz wynik jest 1:0 dla żeliwa.

Drugi etapem było wstępne obrobienie odlewów w zasadzie bez określania precyzyjnych wymiarów.



Dzięki temu wymiary poszczególnych egzemplarzy trochę się różnią wymiarami tam, gdzie jest to mało istotne, ale za to wszystkie wyglądają dobrze i oszczędziliśmy trochę funduszy na obróbce. Oczywiście same główne elementy, to jeszcze nie maszyna. Rozpoczęło się żmudne dorabianie drobniejszych detali. Denek cylindra, cylinderka suwaka etc. Zajęło to niemało czasu.

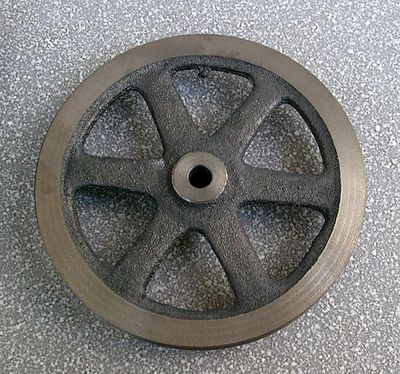

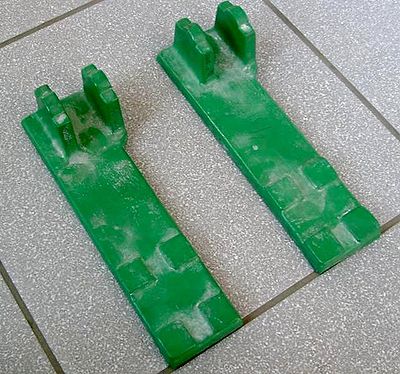

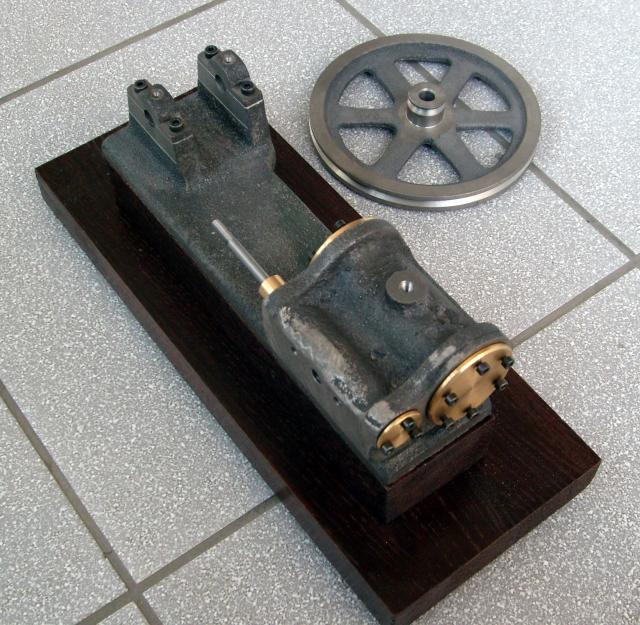

Maszyna żeliwna w trakcie budowy.


Ukończona maszyna żeliwna nr 1.

Wreszcie udało się doprowadzić do szczęśliwego końca jeden egzemplarz maszyny "żeliwnej". Jest w 100% kompletna ma wszystkie drobiazgi typu sworznie, smarownice w docelowej formie. Nazwijmy ja roboczo maszyną nr 1.

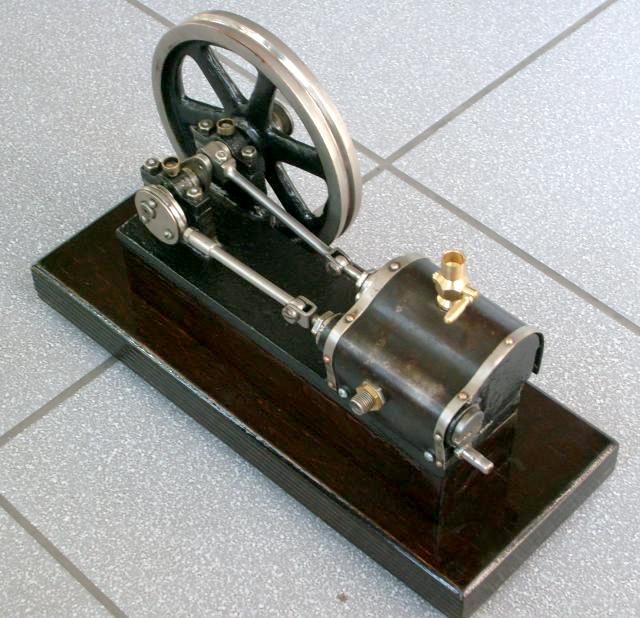

Odrestaurowana maszyna nr 0, czyli pierwowzór.

Uruchomienie prototypu zakończone sukcesem zmobilizowało nas do odnowienia i zmontowania pierwowzoru. Okazało się przy okazji, że niektóre wymiary np. rozrządu nie są zgodne z teorią. Na szczęście takie maszyny weryfikuje praktyka a ta działa poprawnie. Ponadto dały nam się we znaki zastosowane z dużą konsekwencją gwinty drobnozwojne, ale jakoś daliśmy sobie z tym radę. Dla rozróżnienia nazwijmy ja maszyną nr 0.

Pozostałe maszyny potoczyły się równolegle. Najpierw uruchomiliśmy wersje mosiężne.

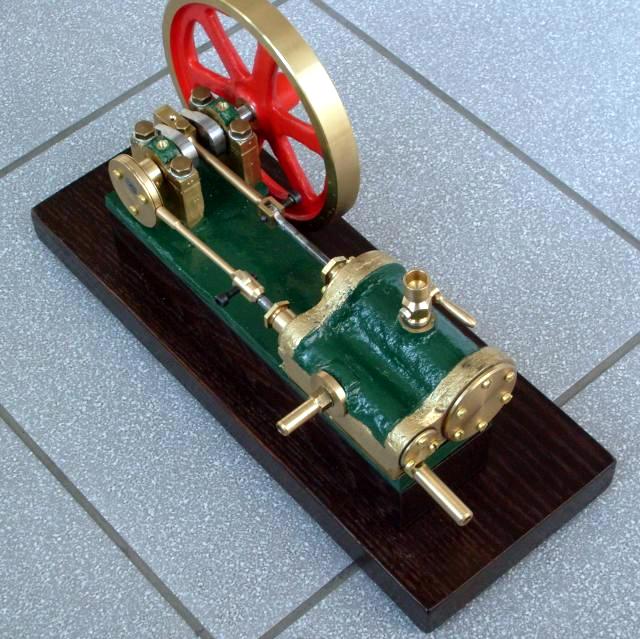

Ta maszyna pomalowana została w tradycyjne barwy, a do pełni szczęścia brakuje jej kilku drobiazgów. Ma też krótszy suwak rozrządu, a co za tym idzie mniejszy skok mimośrodu. Nazwijmy ją maszyną nr 2.

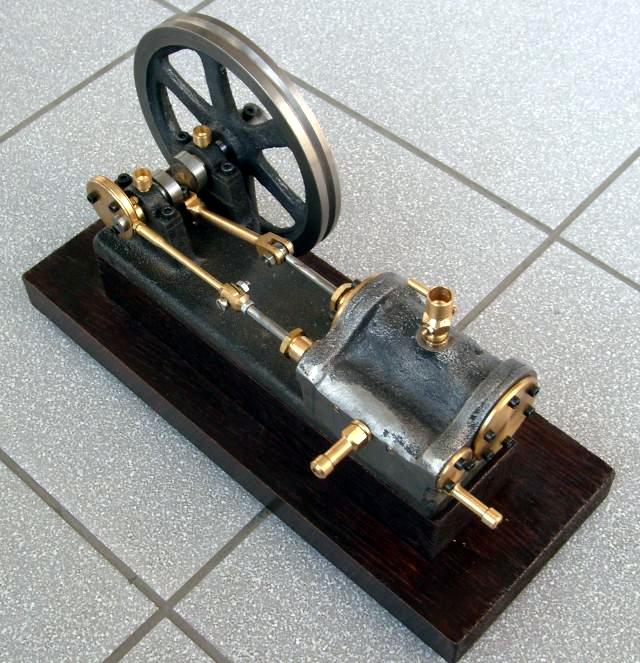

Odlew tej maszyny został obrobiony bardziej niż pozostałe w związku z tym długo zastanawialiśmy się jak ja wykończyć. Ostatecznie została w znacznej części wypolerowana. Jest to w zasadzie jedyny odlew cylindra, który odpowiada oryginałowi, przez co musiał być częściowo "rdzeniowany". Nieobrobione fragmenty zostały delikatnie podmalowane. Nazwijmy ja maszyną nr.3

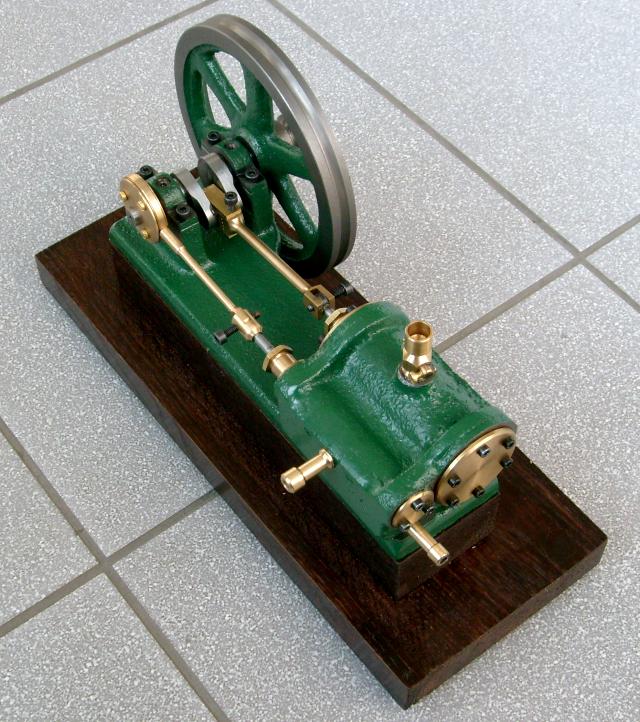

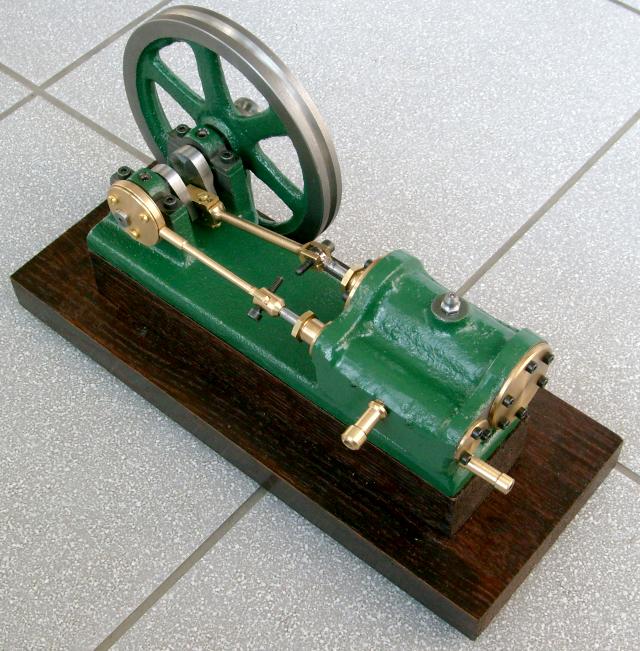

Kolejna maszyna żeliwna pomalowana tradycyjnie. Statystycznie 80% maszyn malowanych jest w różne odcienie zieleni. Ten kolor wg nazewnictwa romantyków z Castoramy nazywa się "zieleń soczysta" (w odróżnieniu od maszyny nr 2, która jest w kolorze "zieleń mchu"). Jest to maszyna nr 4.


Maszyna nr 5 tylko z pozoru jest identyczna jak poprzednia.

Wszystkie opisane powyżej maszyny zostały uruchomione i pracowały jakiś czas w celu wstępnego dotarcia. Brakuje im drobiazgów stanowiących ostateczny szlif, które pojawią się pewnie z czasem. Pozostało trochę części, stanowią one zaliczkę na kolejną maszynę nr 6.

Więcej nie będzie, bo nie ma już odlewów, a ponadto nauczeni doświadczeniem, jeśli podejmiemy się następnego projektu to chcemy, aby stanowił nowe pole do zdobywania doświadczeń.

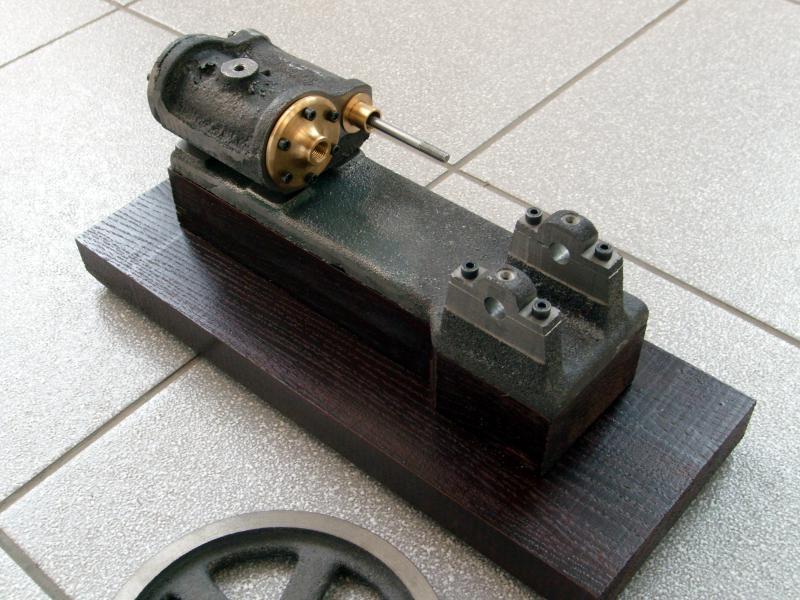

Zaliczka na maszynę nr 6.

Podsumowanie:

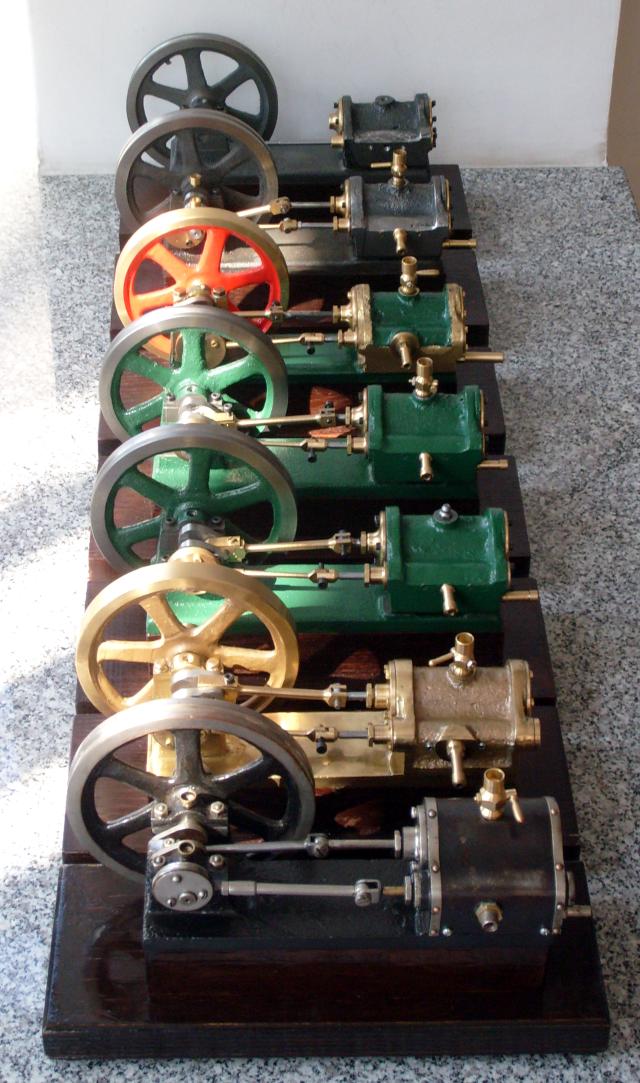

Dynastia w komplecie.

Oto cała dynastia maszyn, których wykonanie rozciągnęło się w czasie ostatnich 3 lat. Oznacza to średnią dwie sztuki rocznie. MASZYNY TE NIE SĄ NA SPRZEDAŻ. Pierwotnie zamierzaliśmy nimi obdarować osoby przychylne budowie takich maszyn, ale zmiany jakie zaszły w czasie tych lat wymusiły na nas zmianę tych planów.


Wybrane detale róznych egzemplarzy:


Tekst przygotował: dr inż. Maciej Tułodziecki i mgr inż. Szymon Dowkontt.
