Prosty model silnika parowego

Prosty, działający model maszyny parowej zbudowanej przez nas w 2006r.
Model jest wzorowany na, prawdopodobnie, najprostrzym modelu maszyny parowej marki Bing z lat 1910-1930. Tzn. jest to swobodna interpretacja tamtego design'u.
Nasz model jest wykonany z mosiądzu. Podstawa i koło zamachowe są odlewane, osłona palnika jest wykonana z blachy, reszta to normatywne rurki, pręty i płaskowniki obrabiane techniką skrawania. Tylko rurka łącząca maszynę z kotłem jest wykonana z miedzi, a oś koła zamachowego ze stali. Podstawa była zamodelowana przy pomocy oryginalnego elementu z maszyny Bing, a koło zamachowe z przedniego kółka medelu lokomobili marki Mamod (dokładnie typu TE1A).
Wysokość modelu: ~24cm, średnica koła zamachowego: ~63mm.
Więcej zdjęć z budowy serii silników tego typu. Łącznie powstały 4 numerowane egzemplarze... :) (Kliknij tutaj).
Aby obejrzeć wybrane zdjęcie, należy kliknąć na jego miniaturę. Wybrane zdjęcie otworzy się w nowym oknie.

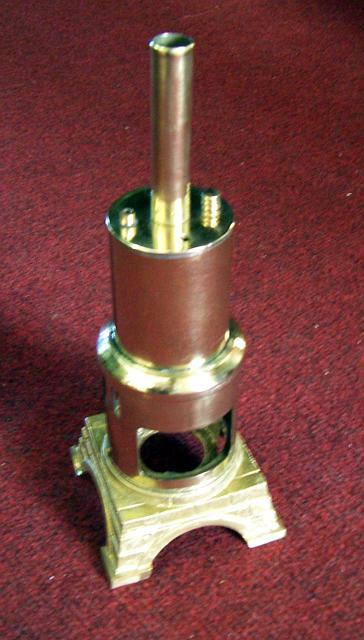

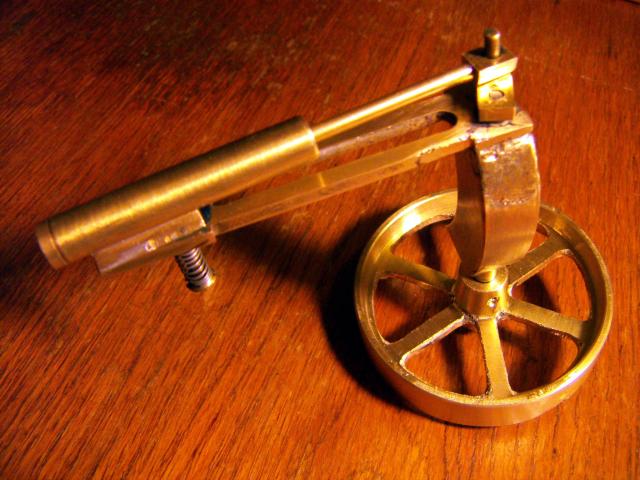

Maszyna po zmontowaniu	Prawie gotowy kocioł

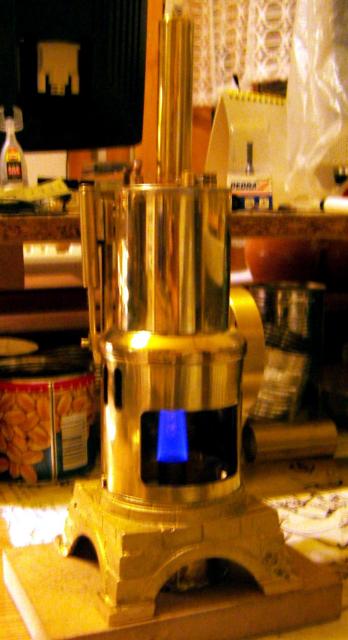

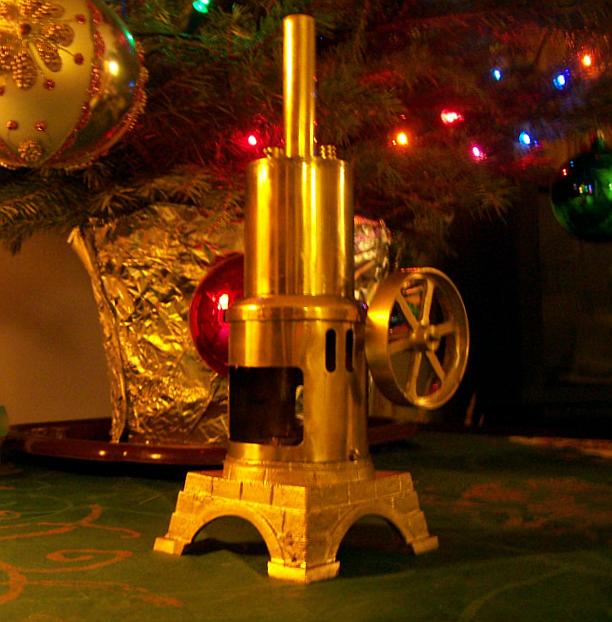

Pierwsza próba	"Świąteczny" widok ogólny

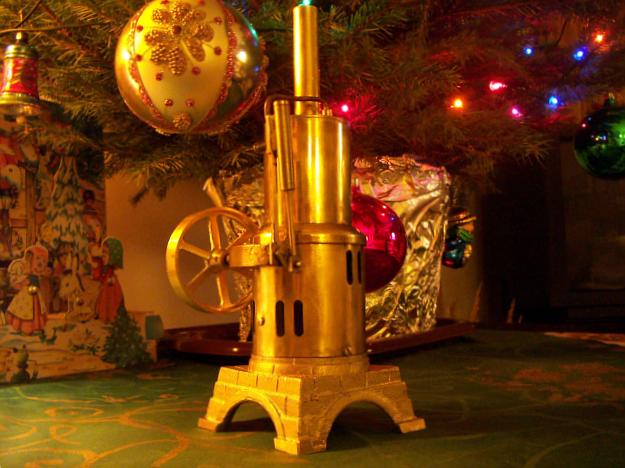

"Świąteczny" widok od tyłu

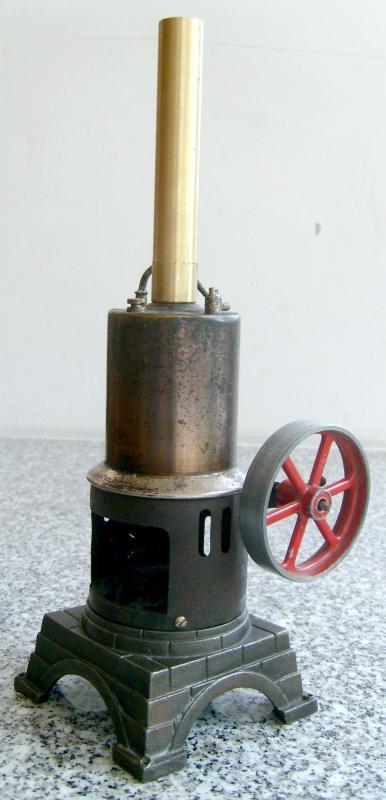

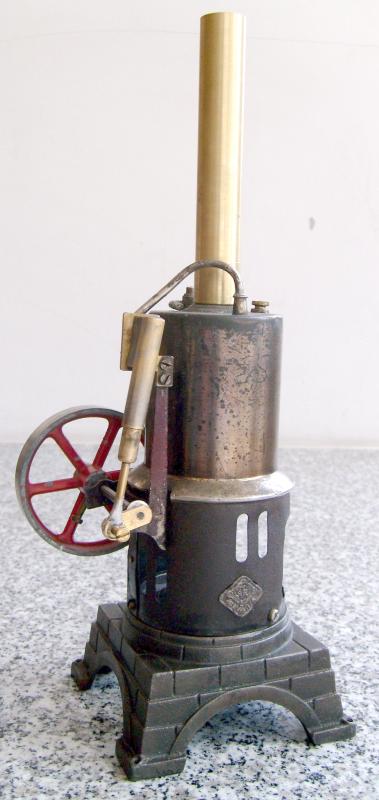

Oryginalna maszyna na której się wzorowaliśmy 1	Oryginalna maszyna na której się wzorowaliśmy 2

Film z jednej z pierwszych prób (marnej jakości, ale zawsze)

Tekst przygotował: dr inż. Maciej Tułodziecki, mgr inż. Szymon Dowkontt
