Obsługa Fonomastera
Ponieważ nie udało się zdobyć oryginalnej instrukcji użytkownika zacytuję stosowne fragmenty instrukcji serwisowej.

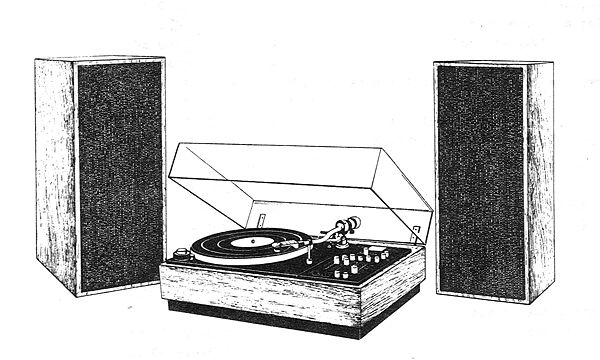

..."Stereofoniczny gramofon ze wzmacniaczem WG-610f "Fonomaster" zasilany z sieci 220 V, 50 Hz jest urządzeniem powszechnego użytku o bardzo dobrych parametrach elektrycznych i elektroakustycznych przeznaczony do odtwarzania stereofonicznych i monofonicznych płyt gramofonowych. "Fonomaster" jest zestawem elektroakustycznym złożonym z gramofonu typu G-601f ze stereofonicznym przetwornikiem magnetodynamicznym i dwukanałowego wzmacniacza tranzystorowego, umieszczonych w jednej obu-dowie, oraz dwóch kolumn głośnikowych "compact" typu A-17. Napęd gramofonu jest mieszany paskowo-rolkowy. Ciężki talerz ma dużą bezwładność, dzięki czemu uzyskano bardzo dobrą równomierność obrotów. W ramieniu gramofonu zastosowano układ kompensacji siły dośrodkowej (antyskating) oraz regulację pozwalającą na wyważenie ramienia i ustawienie nacisku igły przetwornika. Opuszczenie ramienia na płytę gramofonową jest hamowane tłumikiem hydraulicznym. Wzmacniacz "m.cz. zastosowany w WG-6l0f jest uniwersalny i może współpracować ze stereofonicznymi i monofonicznymi urządzeniami takimi jak: odbiornik radiofoniczny, magnetofon i gramofon z przetwornikiem magnetodynamicznym. Wzmacniacz m.cz. zbudowany jest na tranzystorach krzemowych. W stopniu końcowym zastosowano układ bez transformatorowy z wykorzystaniem tranzystorowej pary komplementarnej oraz dwóch tranzystorów mocy tego samego typu. Stopnie wstępne wzmacniacza, dostosowujące WG-6l0f do różnych urządzeń współpracujących pod względem czułości, impedancji wejściowej i charakterystyki częstotliwościowej, są zrealizowane w oddzielnych układach."....

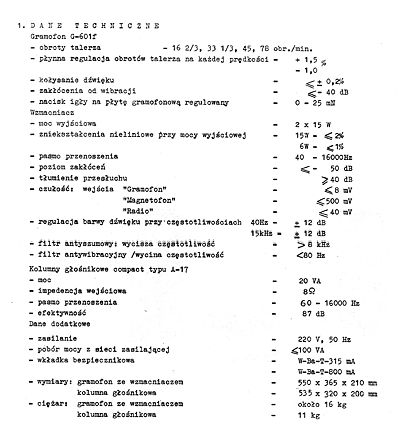

Dane techniczne
4. OBSŁUGA GRAMOFONU
4.1. Ustawienie liczby obrotów talerza.
Liczbę obrotów talerza ustawić gałką przełącznika obrotów 1 zgodnie ze wskazaniem na etykiecie płyty gramofonowej. Obserwując krąg tarczy stroboskopowej w peryskopie 4, przez obrót pokrętła płynnej regulacji obrotów talerza 2, doprowadzić do stanu, że znaczniki odpowiedniego kręgu będą pozornie nieruchome dla obserwatora.
UWAGA: PRZY PŁYNNEJ REGULACJI OBROTÓW TALERZA GRAMOFONU NALEŻY OBSERWOWAĆ:
- 16 2/3 I 33 1/3 OBR./MIN. - ZEWNĘTRZNY KRĄG ZNACZNIKÓW TARCZY STROBOSKOPOWEJ
- 45 OBR./MIN. - ŚRODKOWY KRĄG ZNACZNIKÓW TARCZY STROBOSKOPOWEJ
- 78 OBR./MIN. - WEWNĘTRZNY KRĄG ZNACZNIKÓW TARCZY STROBOSKOPOWEJ
4.2. Regulacja siły nacisku.

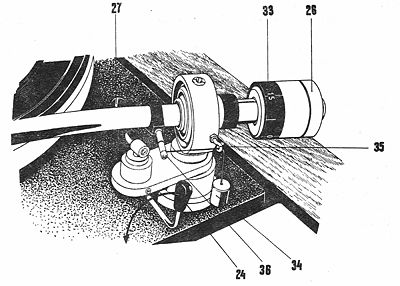

Zwolnić ramię gramofonu spod zaczepów we wsporniku 7. Opuścić podnośnik ramienia 27 przez obrót dźwignią 24 w kierunku wskazanym strzałką na rys. 4. Przez pokręcenie przeciwwagą 26 doprowadzić ramię gramofonu do równowagi.
Przy nieruchomej przeciwwadze pierścień ze skalą 33 obrócić tak, aby cyfra "0" pokryła się z nacięciem znajdującym się na ramieniu, a następnie przez pokręcenie przeciwwagą w prawo ustawić szukaną siłą nacisku. Liczby na pierścieniu 33 odpowiadają odpowiednim wartością siły w G. Siła nacisku uzależniona jest od typu przetwornika, jaki zamontowany jest w ramieniu gramofonu.
4.3 Kompensacja siły dośrodkowej (antiskating)
W skład układu antyskatingowego, zastosowanego w ramieniu gramofonu, wchodzi: pręt 36, zaczep 35 oraz ciężarek z nitką 34. Prawidłowe zawieszenie ciężarka jest pokazane na rys. 4. Regulacje antyskatingu przeprowadza się przy pomocy specjalnej płyty testowej pt."Płyta testowa do badań skatingu" wydanej przez Polskie Nagrania nr T-XL-0186. Wielkość siły antyskatingu regulowana jest przez zmianę długości ramienia działania siły. Długość ramienia działania siły ustawia się przez przesuwanie pręta 36 wzdłuż korpusu ramienia gramofonu.Przy prawidłowo uregulowanym antyskatingu, w czasie odtwarzania płyty testowej, ramię gramofonu powinno mieć tendencje do przesuwania się ku zewnętrznej części płyty.
UWAGA:
1. WIELKOŚĆ SIŁY DOŚRODKOWEJ ZALEŻY OD SIŁY NACISKU IGŁY NA PŁYTĘ GRAMOFONOWĄ.
2. FABRYCZNIE UKŁAD ANTYSKATINGU JEST TAK UREGULOWANY, ŻE ZAPEWNIA KOMPENSACJĘ SIŁY DOŚRODKOWEJ PRZY DWÓCH WARTOŚCIACH SIŁY NACISKU IGŁY NA PŁYTĘ: PRZY SILE NACISKU RÓWNEJ 1G /NITKA Z CIĘŻARKIEM ZAWIESZONA JEST NA ROWKU WEWNĘTRZNYM PRĘTA/ I 2G /ZAWIESZENIE CIĘŻARKA NA ROWKU ZEWNĘTRZNYM/.
