Witam. Czy ktoś kto posiada szkolną maszynę parowa mógł by mi zwymiarowac wszystkie dostępne smarowniczki? chodzi mi o wymiar gwintu, wysokość, średnicę, itp

[zbeep]

Witam

- może to w czymś pomoże

http://prntscr.com/hrk3t

http://prntscr.com/hrk7u

[szdowk]

Hello

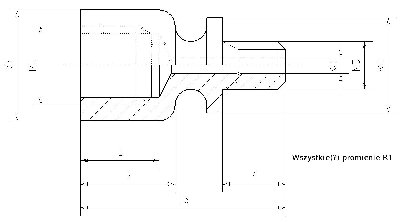

W załączeniu zrysowana smarowniczka z panewek głównych i krzyżulca.
Mam nadzieję, że to chociaż troszkę pomoże, aczkolwiek dodam, że przed wykonaniem, na wszelki wypadek, należy sprawdzić wymiary, ponieważ niektóre mogą być orientacyjne (w szczególności promienie).

Smarowniczka z panewki korbowodowej jest inna (dużo mniejsza) i muszę jej poszukać...

PS. Zabrakło dwóch wymiarów - grubość nadtoczenia za gwintem M3 ok. 1mm i średnica okrągłego podtoczenia ok. 3,5mm

[jacekg]

Dziekuje bardzo. szdowk-jak znajdziesz to prosze o wrzucenie.
pozdrawiam.
