Pompa parowa dwucylindrowa


Napisz nowy temat   Odpowiedz do tematu    Forum technique.pl Strona Główna -> Budowa i eksploatacja (MP/SE)
Zobacz poprzedni temat :: Zobacz następny temat
Autor Wiadomość
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Sro Sie 15, 2012 12:44 pm    Temat postu: Pompa parowa dwucylindrowa Odpowiedz z cytatem

Przedstawiam mój nowy projekt. Jest to pompa parowa dwucylindrowa. Model zrobiłem w programie SolidWorks i zaczynam budowę. Postaram się wrzucać fotki poszczególnych elementów. Średnica cylindra wodnego 50mm, średnica cylindra parowego 39mm, skok tłoka 100mm.


 Opis:
 Rozmiar pliku:  70.39 KB
 Obejrzano:  1535 Raz(y)




 Opis:
 Rozmiar pliku:  76.3 KB
 Obejrzano:  1332 Raz(y)




 Opis:
 Rozmiar pliku:  70.9 KB
 Obejrzano:  1455 Raz(y)




 Opis:
 Rozmiar pliku:  119.09 KB
 Obejrzano:  1422 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Pon Sie 27, 2012 8:33 pm    Temat postu: Odpowiedz z cytatem

Blacha ocynkowana o grubości 3 mm.


 Opis:
 Rozmiar pliku:  102.78 KB
 Obejrzano:  1424 Raz(y)




 Opis:
 Rozmiar pliku:  115.62 KB
 Obejrzano:  1382 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Pią Sie 31, 2012 4:03 pm    Temat postu: Odpowiedz z cytatem

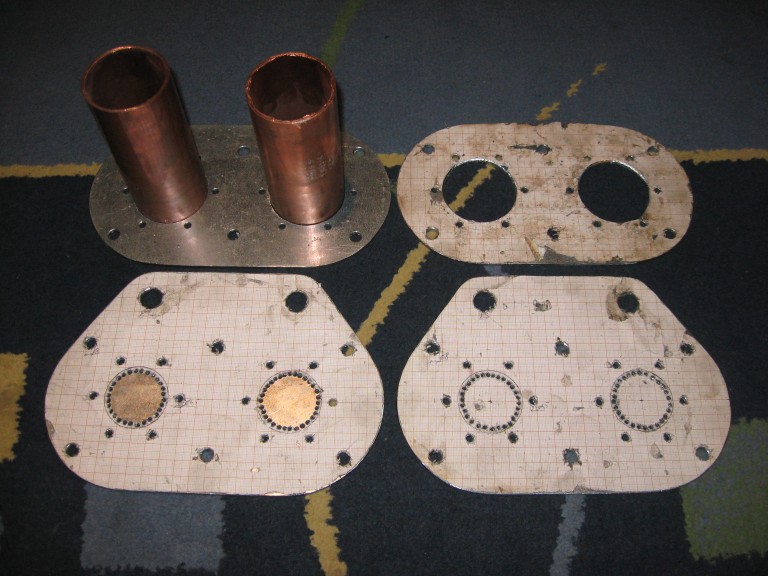

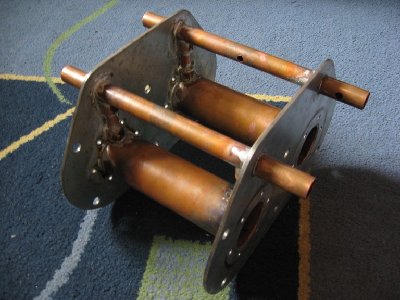

Polutowane lutem miękkim blachy z cylindrami.


 Opis:
 Rozmiar pliku:  113.1 KB
 Obejrzano:  1403 Raz(y)




 Opis:
 Rozmiar pliku:  115.21 KB
 Obejrzano:  1438 Raz(y)




 Opis:
 Rozmiar pliku:  116.72 KB
 Obejrzano:  1436 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Sob Wrz 01, 2012 3:15 pm    Temat postu: Odpowiedz z cytatem

Tłoki toczone w aluminium.


 Opis:
 Rozmiar pliku:  90.86 KB
 Obejrzano:  1271 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Wto Wrz 11, 2012 12:02 pm    Temat postu: Odpowiedz z cytatem

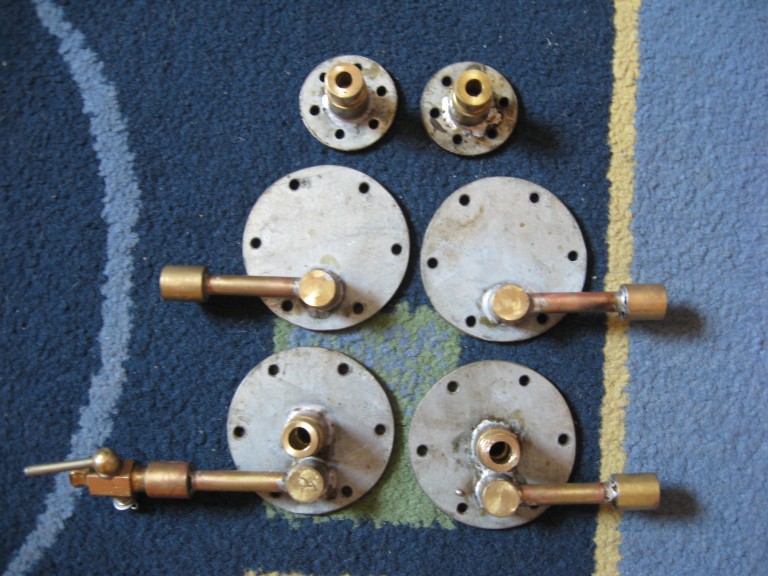

Pokrywy cylindrów z dławicami oraz mechanizm rozrządu.


 Opis:
 Rozmiar pliku:  130.59 KB
 Obejrzano:  1354 Raz(y)




 Opis:
 Rozmiar pliku:  121.78 KB
 Obejrzano:  1365 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Pią Wrz 14, 2012 5:16 pm    Temat postu: Odpowiedz z cytatem

Prawie gotowa część parowa pompy.


 Opis:
 Rozmiar pliku:  147.58 KB
 Obejrzano:  1456 Raz(y)




 Opis:
 Rozmiar pliku:  140.99 KB
 Obejrzano:  1406 Raz(y)




 Opis:
 Rozmiar pliku:  145.22 KB
 Obejrzano:  1416 Raz(y)




 Opis:
 Rozmiar pliku:  148.24 KB
 Obejrzano:  1448 Raz(y)




 Opis:
 Rozmiar pliku:  160.26 KB
 Obejrzano:  1433 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Pią Wrz 21, 2012 11:42 pm    Temat postu: Odpowiedz z cytatem

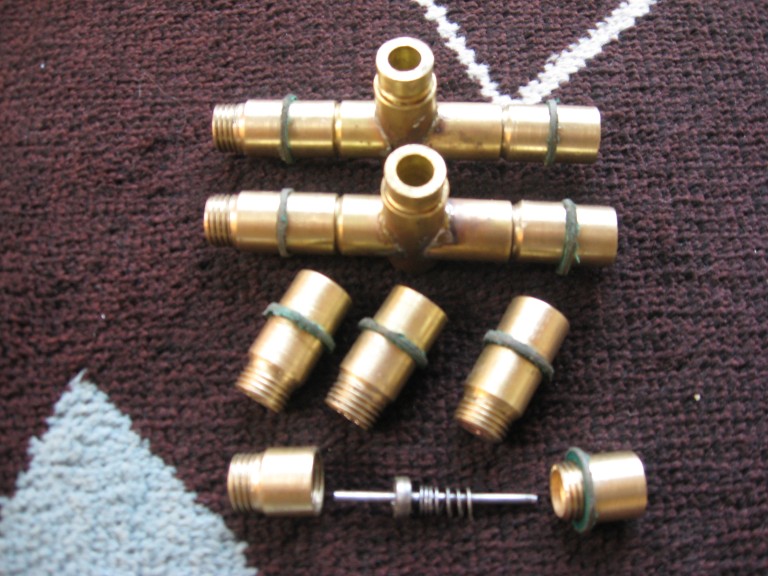

Dławice i zawory zwrotne.


 Opis:
 Rozmiar pliku:  123.83 KB
 Obejrzano:  1263 Raz(y)



Powrót do góry
Zobacz profil autora Wyślij prywatną wiadomość Wyślij email
szaroleta



Dołączył: 11 Lis 2009
Posty: 54
Skąd: Ostrów Wielkopolski

PostWysłany: Sob Wrz 29, 2012 8:10 pm    Temat postu: Odpowiedz z cytatem

Po 5 tygodniach pracy pompa ukończona! Oto film z pompowania: http://www.youtube.com/watch?v=A0VYn8w0tVE
