Czy ktoś wie a może ma schematy jak działa sprężarka parowa stosowana a parowozach?

[Max]

Tak dokładnie wiem, mam nawet trochę schematów, dwu, trzy i czterocylindrowych.
Nie mam natomiast skanera.
Zapraszam, więc na salon Hobby, który odbędzie się w twoim mieście mi. w sobotę 18.10.br.
Mój nr telefonu 691-573-436.
Jestem w stanie wytłumaczyć Ci działanie sprężarek Parowozowych jak i innych urządzeń Parowozowych.

[Szakal]

A w paincie nie mógłbyś zrobić jakiegoś prostego schematu?

[Max]

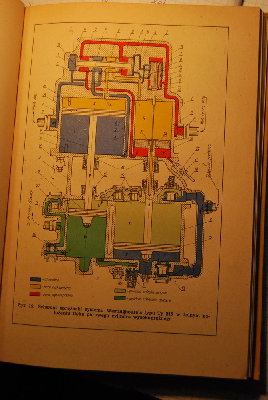

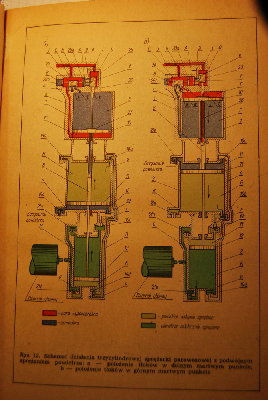

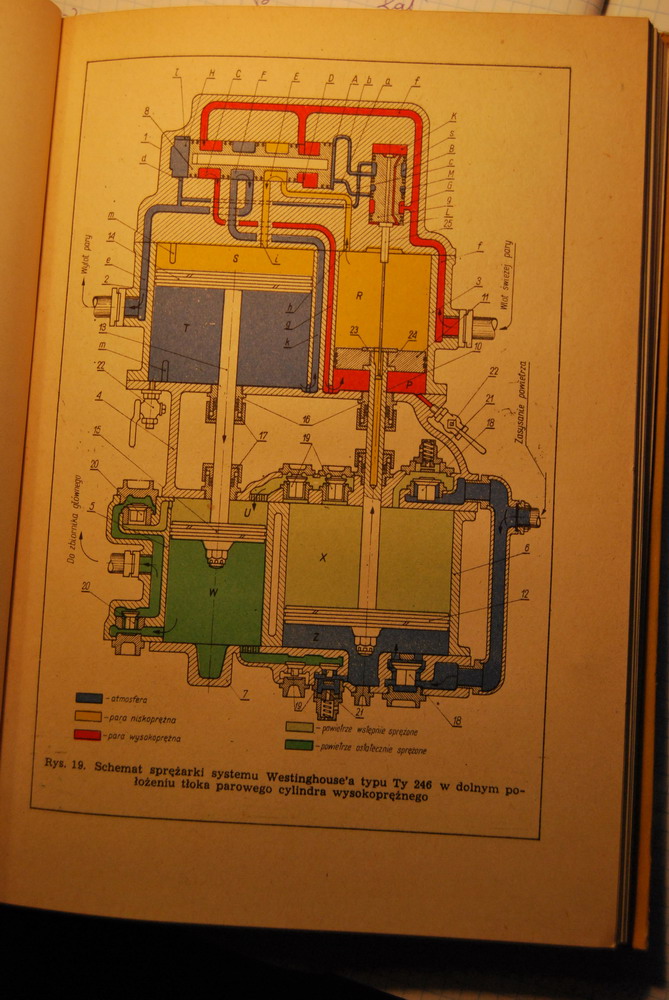

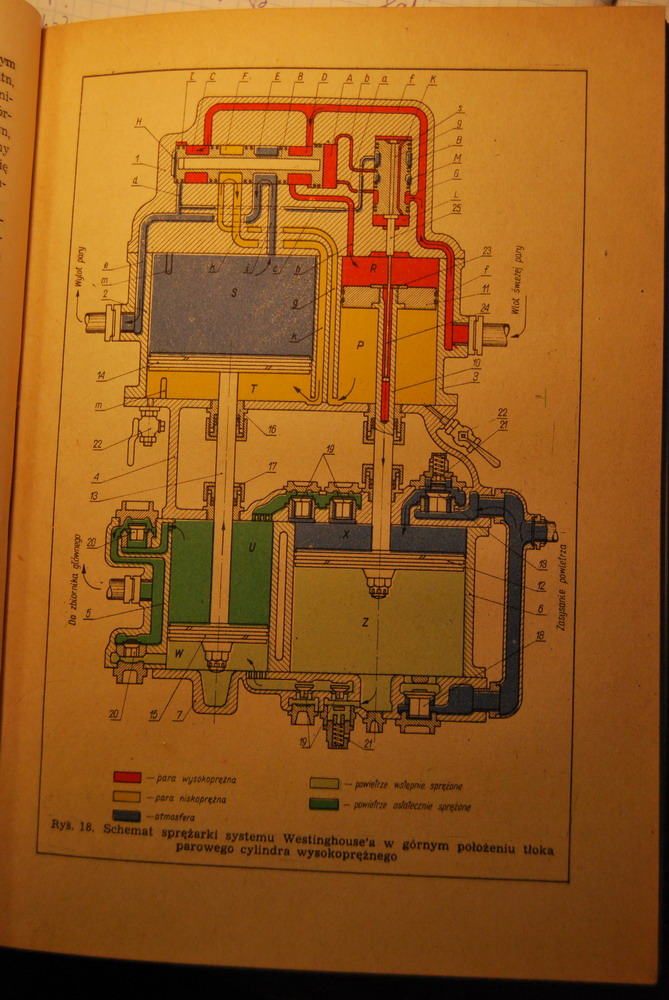

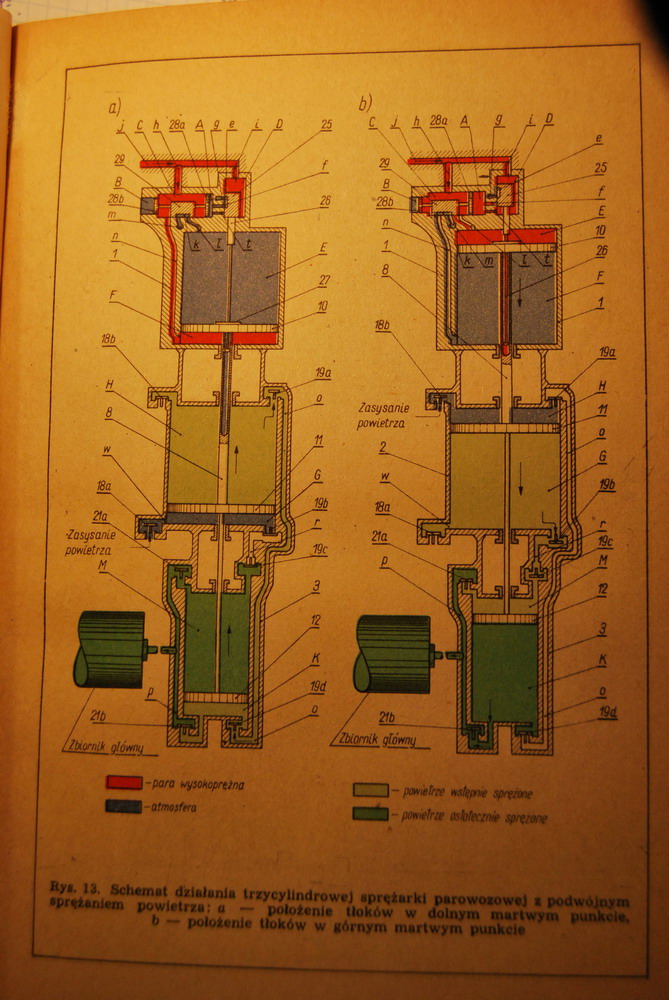

Oto najprostsze schematy jakie znalazłem.
Dzięki nim na pewno dojdziesz do tego jak to działa....

[Szakal]

Dzięki, dzięki i jeszcze raz dzięki, jestem twoim dłużnikiem

[Szakal]

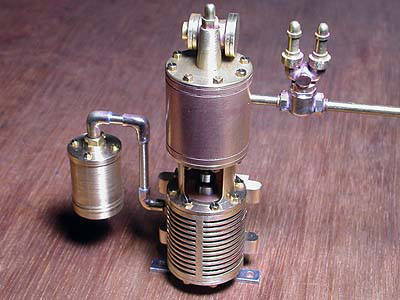

Jeśli chodzi o taką sprężarkę(poniżej) to jak ona działa? Z wyglądu jest zupełnie inna niż tę na schematach od Max-a.

[Max]

Nie taka zupełnie inna....
Wręcz prawie taka sama.
Jest to sprężarka dwu-cylindrowa, działająca prawie jak trzy-cylindrowa, ale z pojedynczym stopniem sprężania(powietrze jest tłoczone bezpośrednio do zbiornika głównego, z pominięciem drugiego cyl. pow. , którego tu poprostu nie ma ), natomiast to co po lewej stronie, to odoliwiacz, natomiast to co po prawej stronie, to regulator biegu sprężarki, mający za zadanie odciąć dopływ pary do cylindra parowego sprężarki, po osiągnięciu pożądanego ciśnienia wewnątrz zbiornika głównego....

Dodam jeszcze, że zdjęcie przedstawia Bardzo marny model, bo z wyglądu daleko odbiegający od oryginału i w dodatku statyczny lub też funkcjonujący w znacznym, znacznym uproszczeniu.....

[Szakal]

?? A nie dałoby się jakoś tego rozrysować w kilku rzutach(lewa strona, prawa strona)? Tak wiem, jestem marudny

[Szakal]

http://www.youtube.com/watch?v=l_6f1FLuN4w&feature=channel
To działa tak samo jak poprzednie sprężarki?

[Max]

Tak i nie...
Zacznijmi może od tego, dlaczego nie?
Otóż, nie jest to sprężarka, a pompa wodna, słóżąca do zasilania kotła w wodę. Jest dosyć mało szczelna co zresztą widać na filmiku.
Jednak, zasada działania jest identyczna jak w przypadku sprężarki dwucylindrowej, tj. jeden cylinder napędowy<parowy>, drugi zaś sprężający, w tym przypadku tłoczący wodę.
Reasumując, inne przeznaczenie, zasada działania podobna.

[Szakal]

Przeglądając schematy, które dodałeś do tego posta to dziwie się jak tyle zaworków powciskano do takiego małego... "czegoś" A może to jakoś uproszczone? Ma ktoś jakieś pomysły?
PS. Tutaj są jeszcze jakieś filmiki z tym urządzeniem:
http://www.youtube.com/watch?v=UKrUuHm8i50&feature=channel
http://www.youtube.com/watch?v=wjuD_0_dd2E&feature=channel
http://www.youtube.com/watch?v=wCGKrNwjEpM&NR=1
http://www.youtube.com/watch?v=nHdngVRW9YI&feature=channel_page
http://www.youtube.com/watch?v=07xf7k0gFeo&feature=channel

[Max]

To jest to samo co na schemacie tej sprężarki 3-cyl, tylko, że nie ma cylindra wysokiego ciśnienia. Z cylindra niskiego ciśnienia<wstępnego sprężania> woda idzie od razu do kotła. Zaworki są w zasadzie tylko dwa i są nieco przeskalowane, tj. rozrząd cyl. parowego masz w bocznej części pompy<na filmiku, widać jak pracuje>

[Szakal]

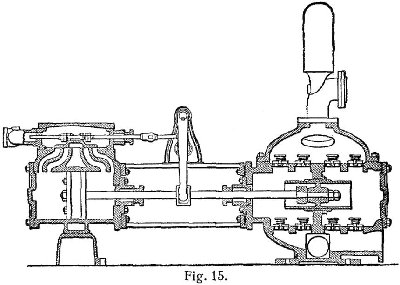

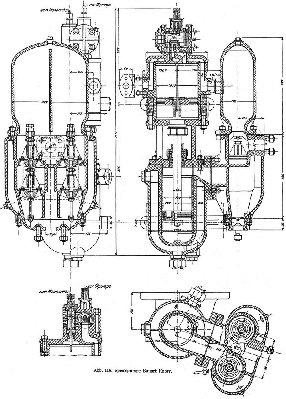

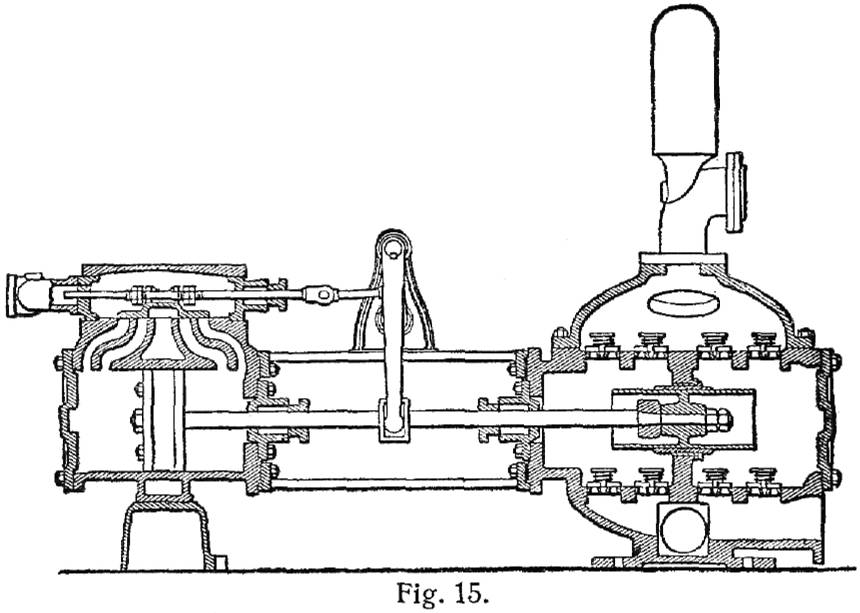

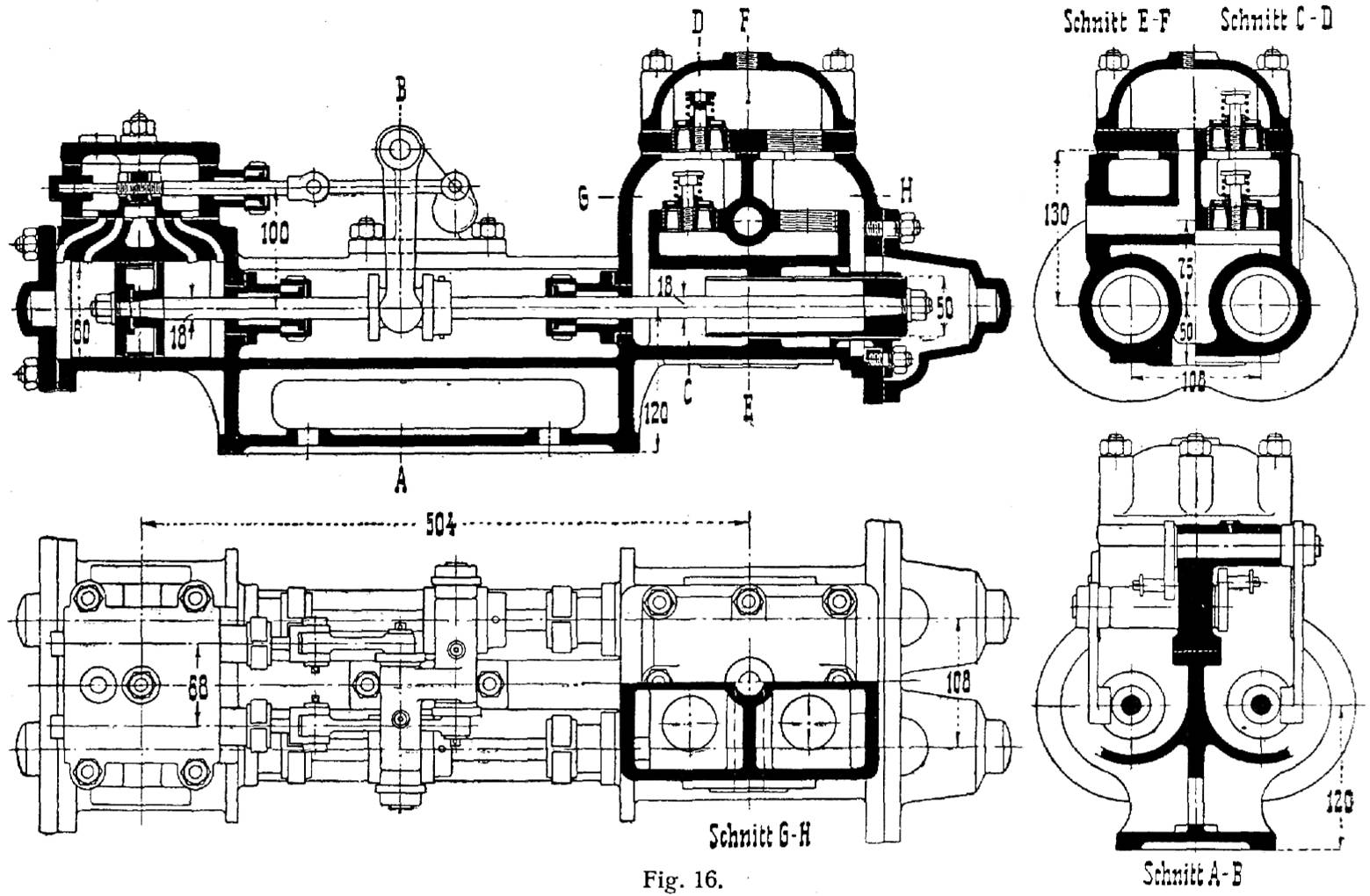

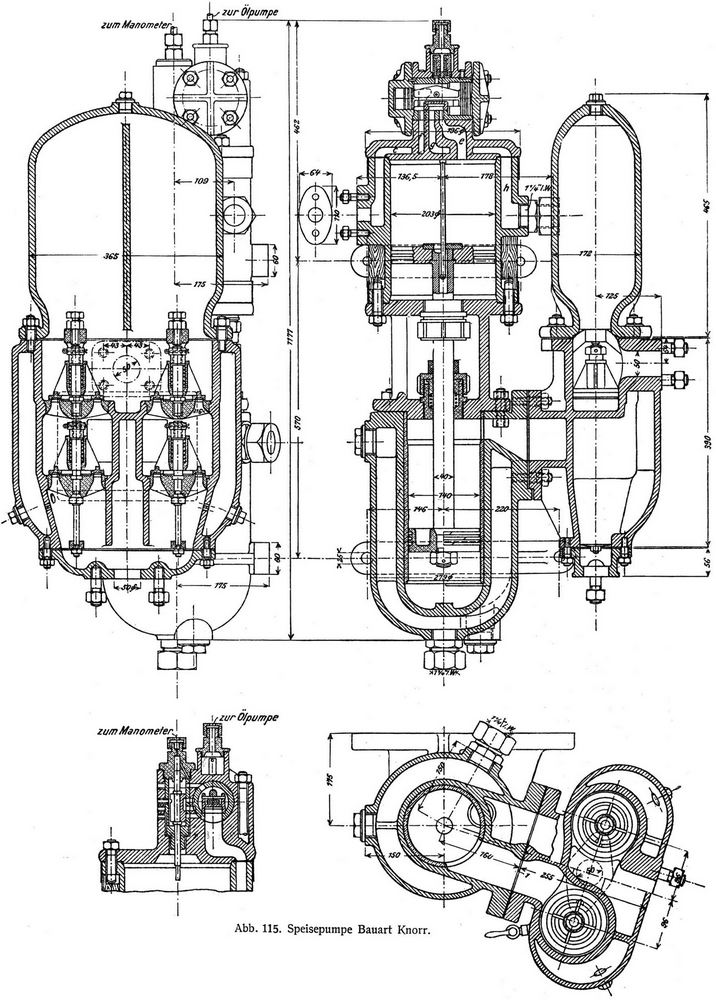

Znalazłem w necie taki schemaciki(poniżej), czy są to schematy takiej pompy?

[Szakal]

Mam jeszcze jedno pytanie w tym temacie, jak jest rozwiązany rozrząd w tych przypadkach ----> http://www.youtube.com/watch?v=GQpoNa4C9Qk
http://www.youtube.com/watch?v=OxTzQhD6PlQ&feature=related

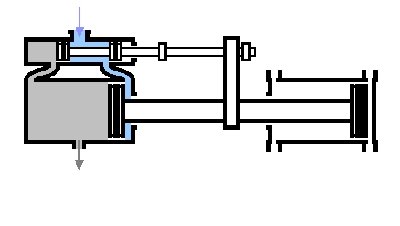

Kombinowałem nad jakimś rozrządem i doszedłem do takiego czegoś(poniżej). Czy zastosowanie przelotowego typu odprowadzania pary jak i rozrząd miałyby jakąś racje bytu?

[szaroleta]

W rozwiązaniu zamieszczonym na rysunku tłok z pewnością zatrzyma się w połowie suwu . Lepiej zrobić tak jak jest to w silnikach parowozowych. Co do rozrządu to również nad takim myślałem ale nie miałem okazji sprawdzić go jeszcze w praktyce. Czy ktoś na forum zbudował już sprężarkę parową lub pompę??

Na filmiku taki sam rozrząd jak w poście wyżej http://www.youtube.com/watch?v=dO62lVVWR6M&feature=related
