 Wysłany: Pią Paź 10, 2008 6:35 pm Temat postu: kociołek papina |
 |
|
Witam, posiadam kociołek papina i brakuje mi w nim jedynie tulejki w zaworze bezpieczeństwa, jest tam mosiężna rurka i stożek przy dźwigni a żeby to było szczelne musi być coś pomiędzy tym. Miałby ktoś moze zdjęcia kociołka z tym elementem albo samego elementu? Byłbym wdzięczny
|
|
| Powrót do góry |
|
 |
Szakal
Dołączył: 19 Lut 2007
Posty: 213
Skąd: Poznań
|
| Wysłany: Nie Lis 16, 2008 11:47 pm Temat postu: |
|
|
| A jak wygląda wogule "kociołek papina"?
|
|
| Powrót do góry |
|
|
szdowk
Dołączył: 01 Kwi 2006
Posty: 204
Skąd: Warszawa
|
|
| Powrót do góry |
|
|
jar23
Dołączył: 06 Cze 2007
Posty: 23
Skąd: Poznań
|
| Wysłany: Wto Gru 02, 2008 8:06 pm Temat postu: zawór bezpieczeństwa kociołka Papina |
|
|

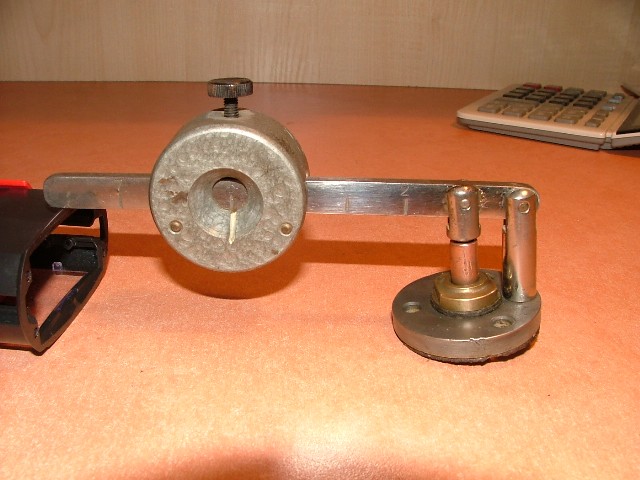

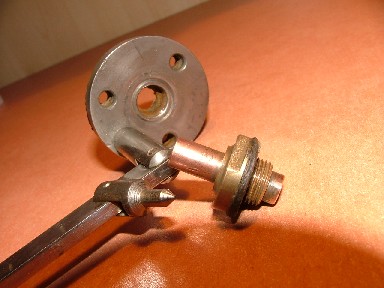

Witam, przesyłam zdjęcia zaworu i tulejki o którą pytał kolego w poście .
Tulejka wykonana jest z miedzi i osadzona na stałe w mosiężnej nakrętce .
średnica 8 mm , otwór 4 mm a po stronie gdzie wchodzi bolec ze stożkiem to 5,1 mm , całkowita długość 28,4 mm
| Opis: |
|
| Rozmiar pliku: |
30.31 KB |
| Obejrzano: |
2140 Raz(y) |
|
| Opis: |
|
| Rozmiar pliku: |
74.16 KB |
| Obejrzano: |
2011 Raz(y) |
|
|
|
| Powrót do góry |
|
|
darekrud
Dołączył: 22 Wrz 2013
Posty: 2
Skąd: sztabin
|
| Wysłany: Pon Wrz 23, 2013 8:24 pm Temat postu: kociołek papina |
|
|
Witam
Mam także taki kociołek i również u mnie brakuje tulejki zaworu, dzięki za podane wymiary, ale brakuje w nich wymiaru głębokości tego otworu 5,1 mm. Nie mam także ciężarka zaworu, ile mógł on ważyć ? Będę wdzięczny za pomoc, pozdrawiam
|
|
| Powrót do góry |
|
|
szdowk
Dołączył: 01 Kwi 2006
Posty: 204
Skąd: Warszawa
|
| Wysłany: Czw Sie 21, 2014 1:30 am Temat postu: |
|
|
Hello
Niestety z powodu awarii zniknął z tego wątku bardzo ważny post.
Posiadacz kompletnego kociołka (który niestety też pewno zniknął z forum z powodu tej samej awarii   ) napisał m.in że:
1. Do wnętrza tulei zaworu w pokrywie kociołka wchodzi tylko luźny element prowadzący! Nie jest on w żadnym wypadku szczelny.
2. Zawór uszczelnia się "na grzybku", na górnej powierzchni pokrywy kociołka. "Grzybek" jest uszczelniony za pomocą uszczelki gumowej. Dzięki temu ciśnienie pary działa na większą powierzchnię niż średnica otworu do wnętrza kociołka i zawór łatwiej się otwiera.
3. Stożkowa "iglica" na dźwigni z obciążnikiem nie zamyka otworu do wnętrza kociałka, a tylko dociska grzybek!
4. Stosowanie szczelnego, pasowanego trzpienia (jak tłok w cylindrze) wewnątrz tulei otworu do wnętrza kociołka lub zamykanie go stożkową iglicą może być niebezpieczne:
a/ z powodu dużego prawdopodobieństwa zacięcia lub zatarcia się trzpienia w otworze,
b/ z powodu mniejszej powierzchni zaworu lub iglicy na którą działa ciśnienie pary, co będzie utrudniać otwieranie zaworu.
_________________
Szymon D.
Ostatnio zmieniony przez szdowk dnia Czw Sie 21, 2014 2:08 pm, w całości zmieniany 1 raz |
|
